nanoCAD BIM ОПС 25

Область применения

Специализированное программное обеспечение nanoCAD BIM ОПС – второй инструмент для проектировщиков «слаботочки», который разработан с учетом основных стандартов СП 5.13130.2009, СП 3.13130.2009, РД 25.953-90, РД 78.36.002-99, РМ 78.36.001-99, НПБ 160-97, ГОСТ Р 21.1101-2013. Наличие собственной графической платформы делает nanoCAD BIM ОПС независимым от других графических систем, а поддержка формата *.dwg способствует обмену информации со смежниками и заказчиками.

Программный комплекс nanoCAD BIM ОПС предназначен для автоматизированного проектирования систем безопасности в следующем составе: пожарная сигнализация, оповещение, система контроля и управления доступом, охранная сигнализация, видеонаблюдение промышленных и гражданских объектов. nanoCAD BIM ОПС позволяет осуществлять комплексное проектирование систем:

• пожарной сигнализации;

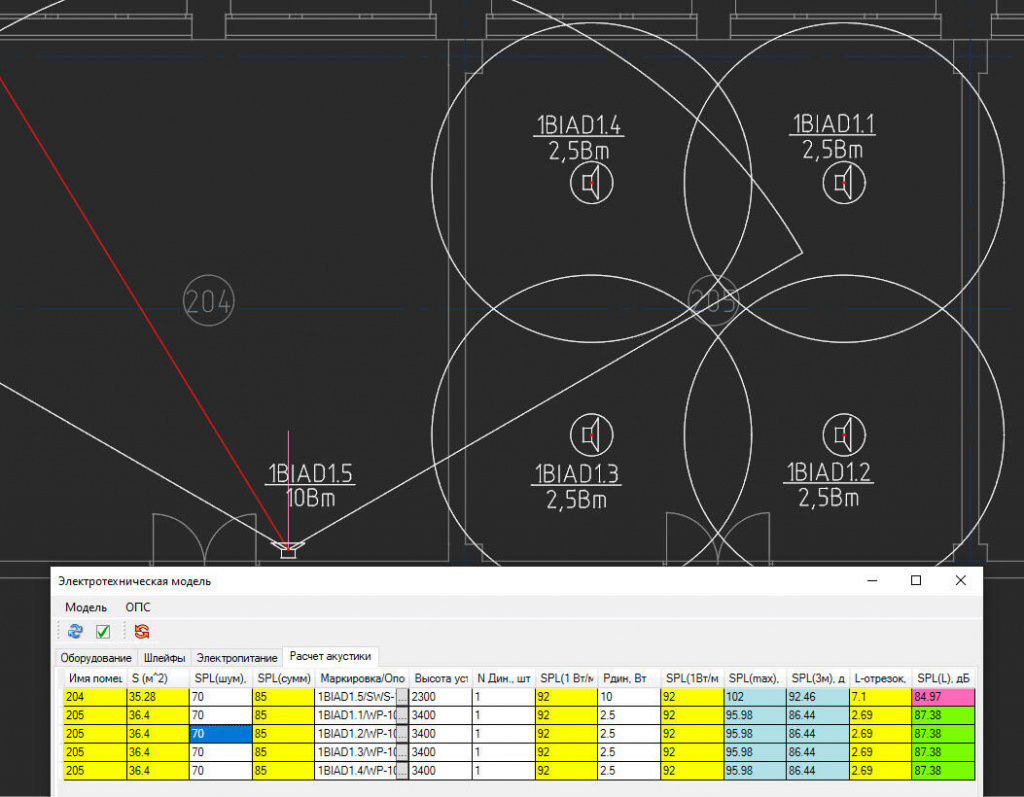

• оповещения;
• охранной сигнализации;
• контроля и управления доступом;
• кабельных каналов;

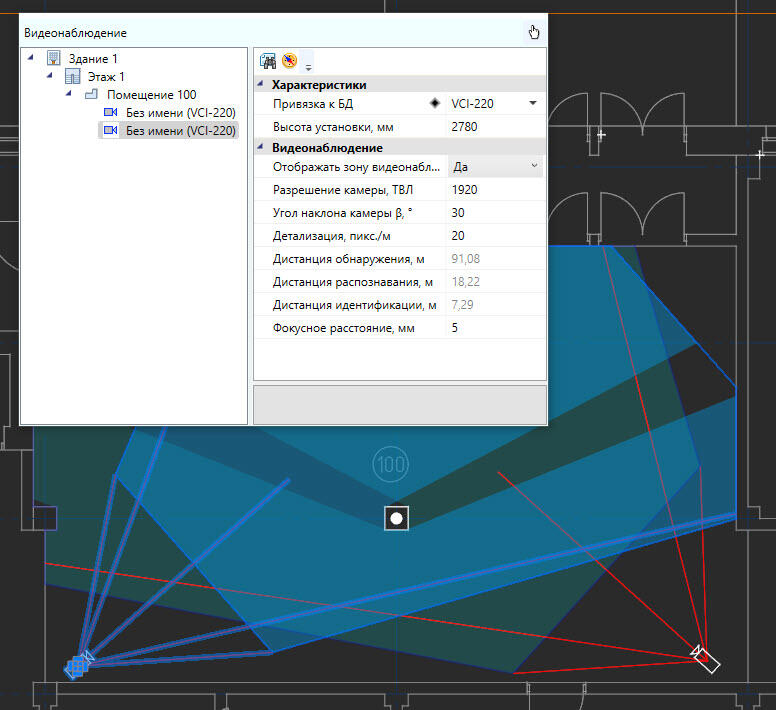

• видеонаблюдения;
• порошкового и газового пожаротушения.



Ядро системы

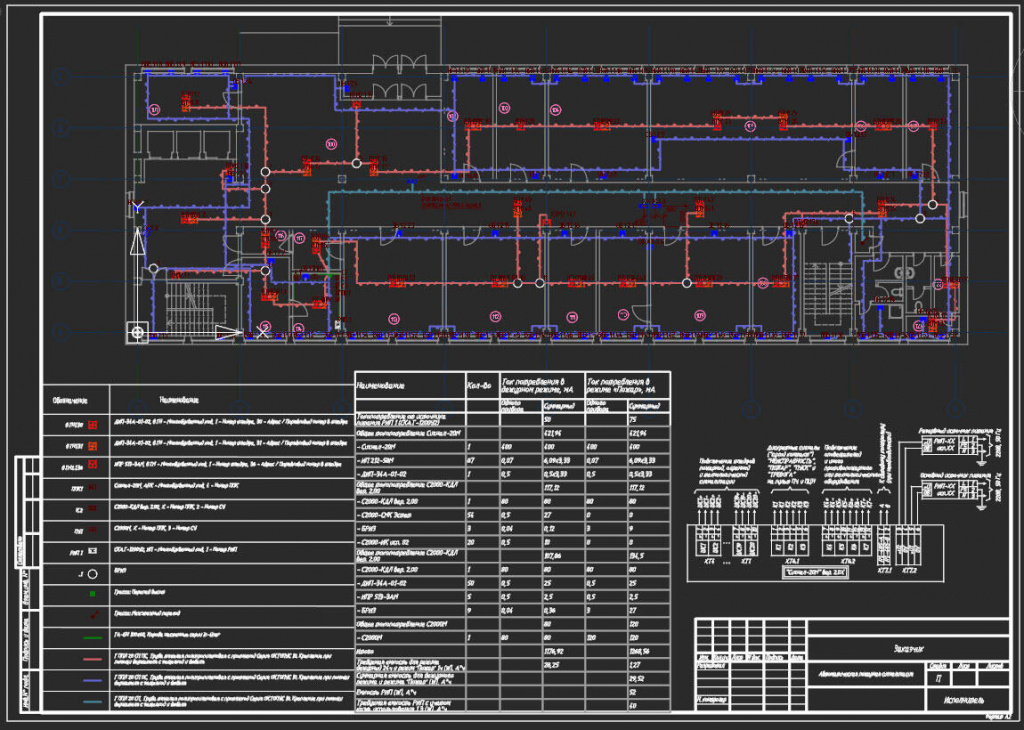

Платформа nanoCAD — российская универсальная САПР-платформа, содержащая все необходимые инструменты базового проектирования и выпуска чертежей.

Удобство и «дружественность» Платформы nanoCAD обеспечиваются принятыми традиционными методами работы и знакомым интерфейсом.


Основные возможности

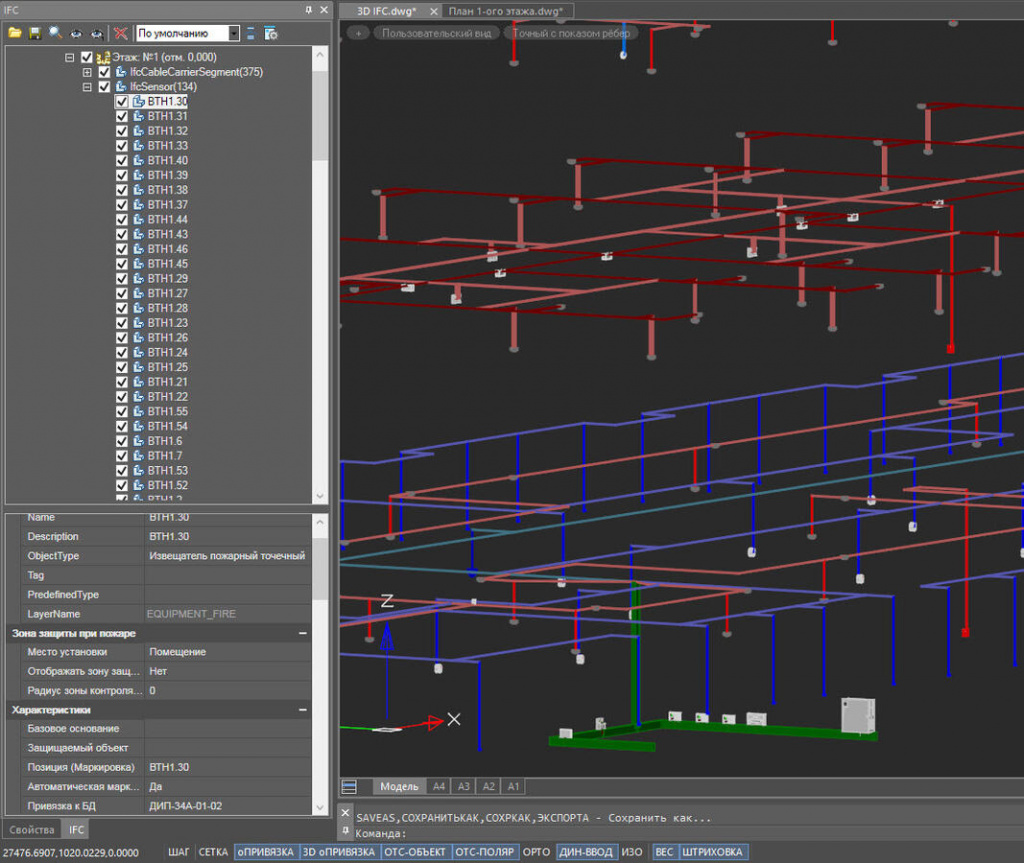

Уникальные возможности nanoCAD BIM ОПС

Зоны контроля пожарных извещателей

Зоны контроля пожарных извещателей

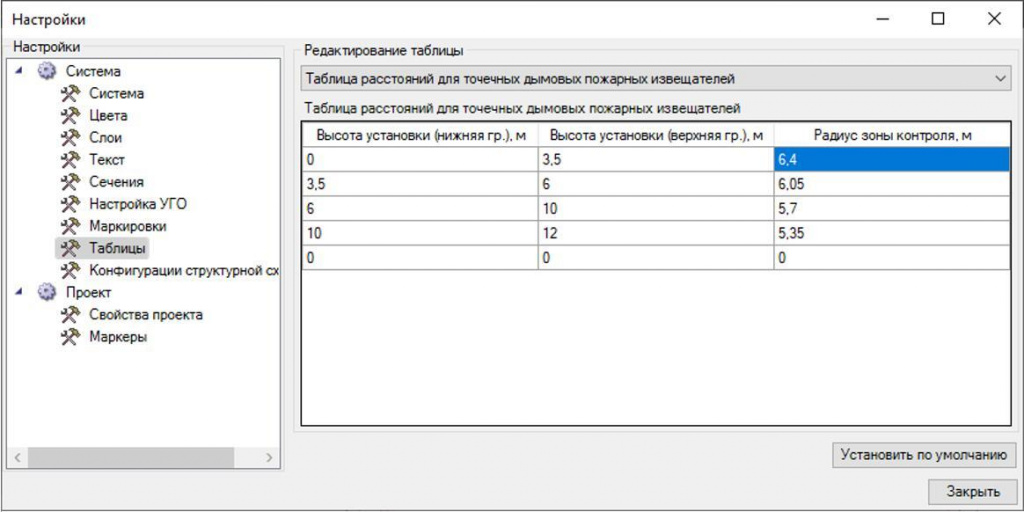

Зона контроля извещателей представляет собой круг радиусом, соответствующим Таблице 1 для тепловых извещателей (п. 6.6.15) и Таблице 2 для дымовых извещателей (п. 6.6.16).

Зоны контроля пожарной сигнализации (ЗКПС)

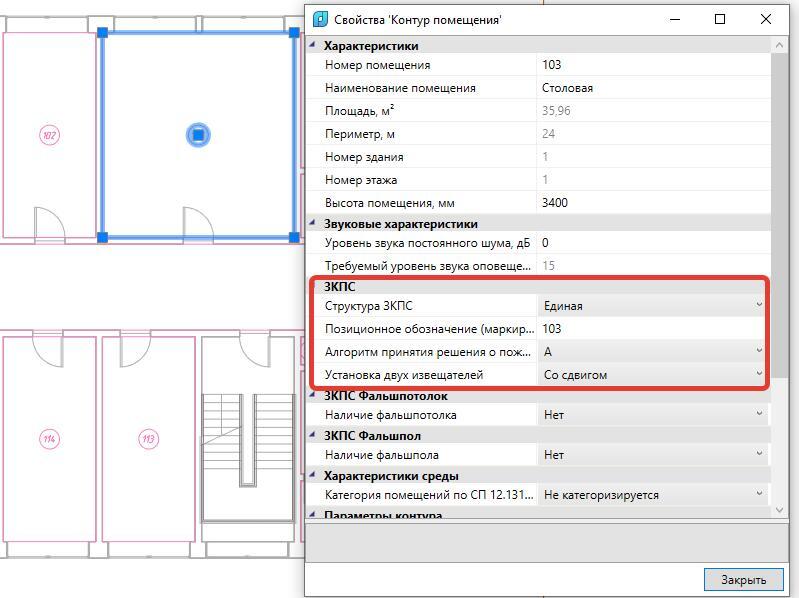

При создании или импорте помещений в свойствах помещений на чертеже появляется группа свойств ЗКПС, в которой можно установить позиционное обозначение ЗКПС, алгоритм принятия решения о пожаре. Реализована возможность объединять несколько помещений в одну ЗКПС.

Алгоритмы расстановки пожарных извещателей

Расстановка пожарных извещателей

Реализованы три алгоритма расстановки извещателей по ЗКПС. Сочетая свойства ЗКПС и свойства извещателей, можно добиться желаемого результата при автоматической расстановке.

Варианты установки извещателей

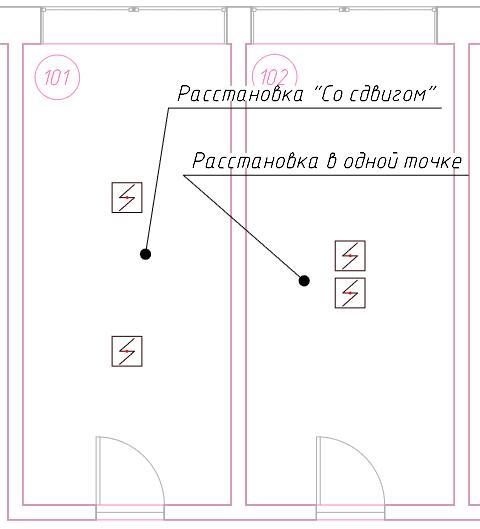

Реализованы два варианта установки извещателей, когда каждая точка помещения должна контролироваться двумя извещателями: «Со сдвигом» и «В одной точке».

Визуальный контроль ЗКПС

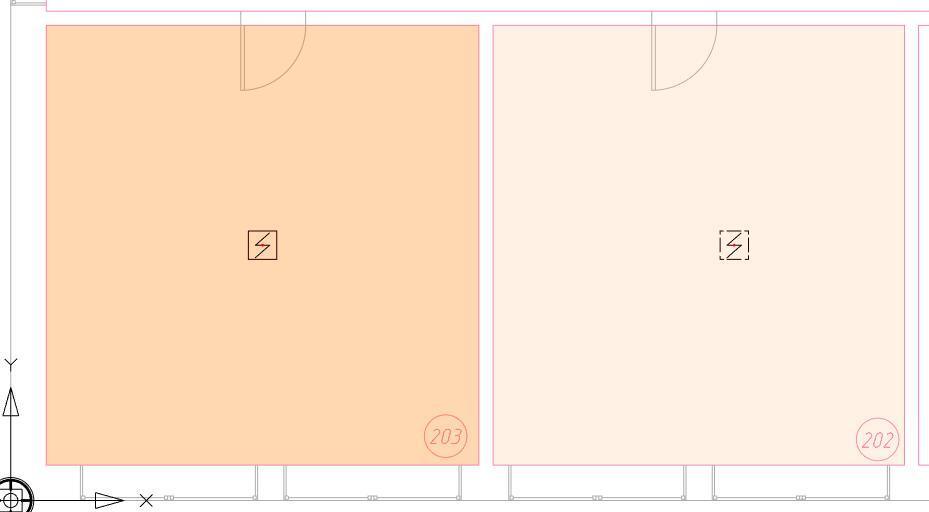

Для визуального контроля расстановки извещателей реализовано отображение зон контроля извещателей. Если в помещении определены ЗКПС самого помещения и ЗКПС фальшпотолка, то отображение зон будет доступно для каждой ЗКПС различными слоями.

Линейные дымовые пожарные извещатели

Линейные дымовые пожарные извещатели устанавливаются согласно п. 6.6.18 в один ярус с расстоянием между оптической осью и стеной в 4,5 м и расстоянием между оптическими осями в 9 м. Расстояние между перекрытием и оптической осью задается в настройках проекта.

Таблица ЗКПС

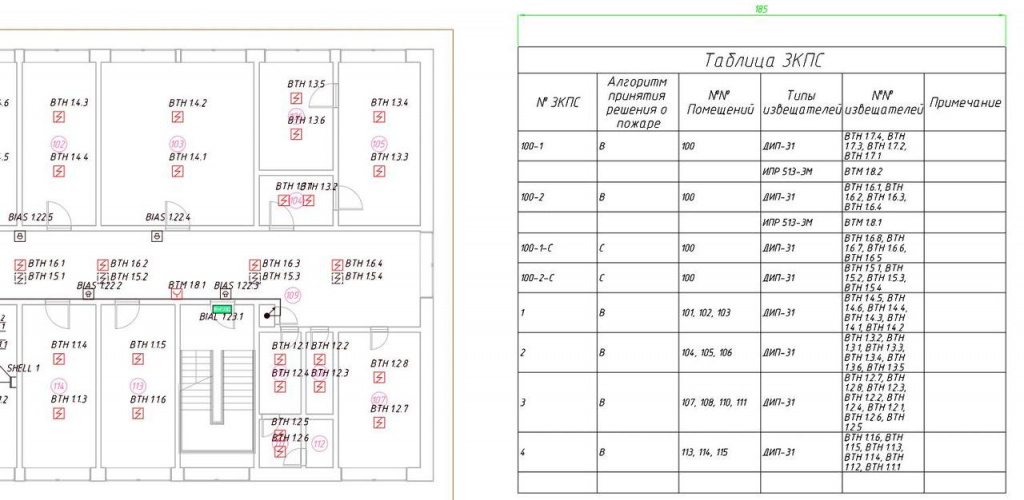

Разработан отчет «Таблица ЗКПС», в котором отображаются имя ЗКПС, номера одного или нескольких помещений, входящих в ЗКПС, алгоритм принятия решения о пожаре для ЗКПС, тип и маркировка извещателей, контролирующих ЗКПС.

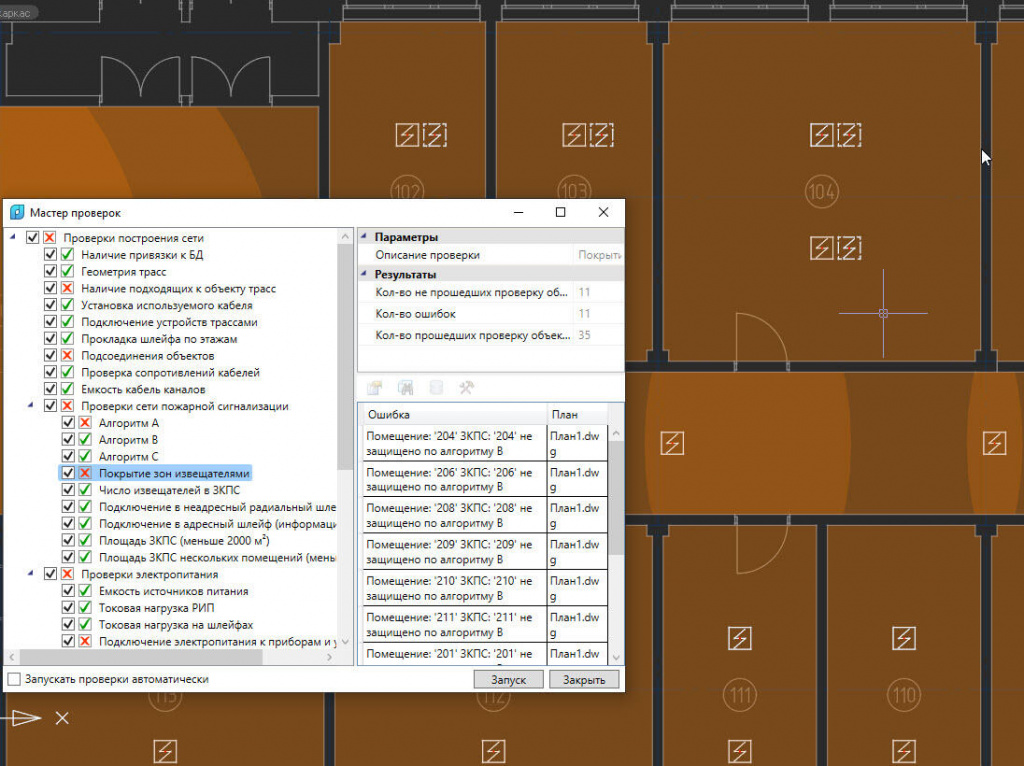

Алгоритмы контроля

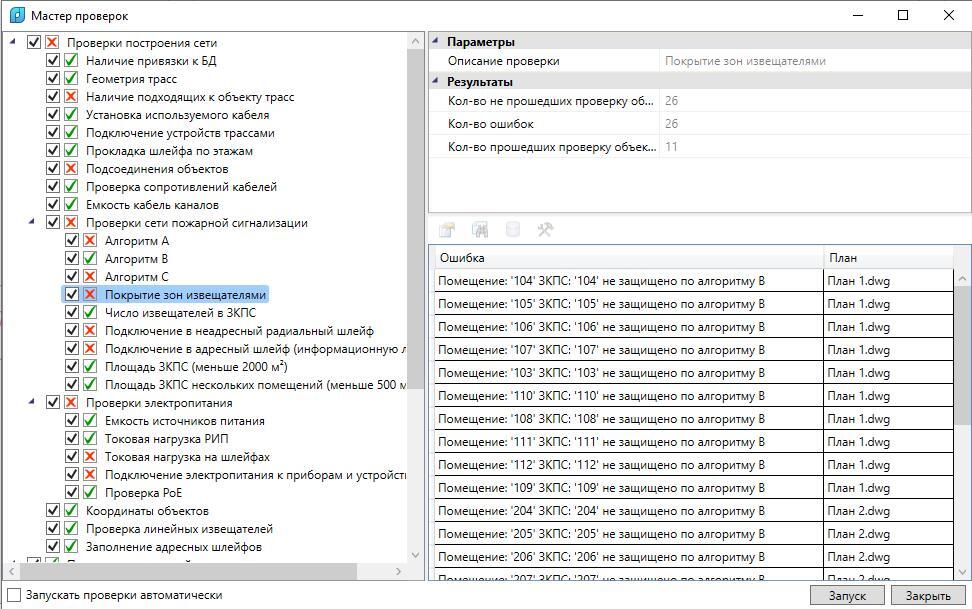

Для контроля требований СП 484.1311500.2020 реализованы алгоритмы контроля, доступные в Мастере проверок: Покрытие зон извещателями, Подключение в неадресный радиальный шлейф, Подключение в адресный шлейф и др.

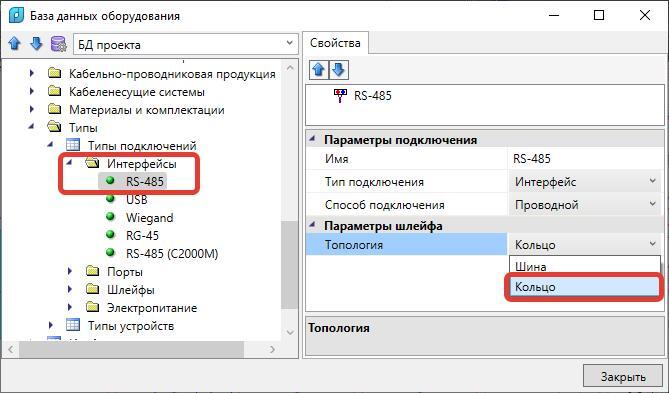

Кольцевой интерфейс

Для выполнения п. 5.3 СП 484.1311500.2020 в свойствах БД для типа подключения «Интерфейс» добавлено свойство Топология с возможностью задать кольцевую топологию интерфейсного соединения.

Вводы и выводы для шлейфов

Вводы и выводы для шлейфов

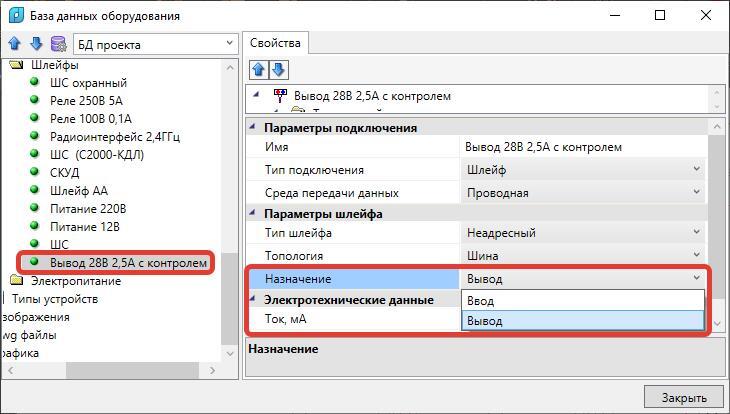

Для создания подключений от прибора СПС к другим системам тип подключения «Шлейф» пополнен свойством Назначение со значениями Ввод/Вывод.

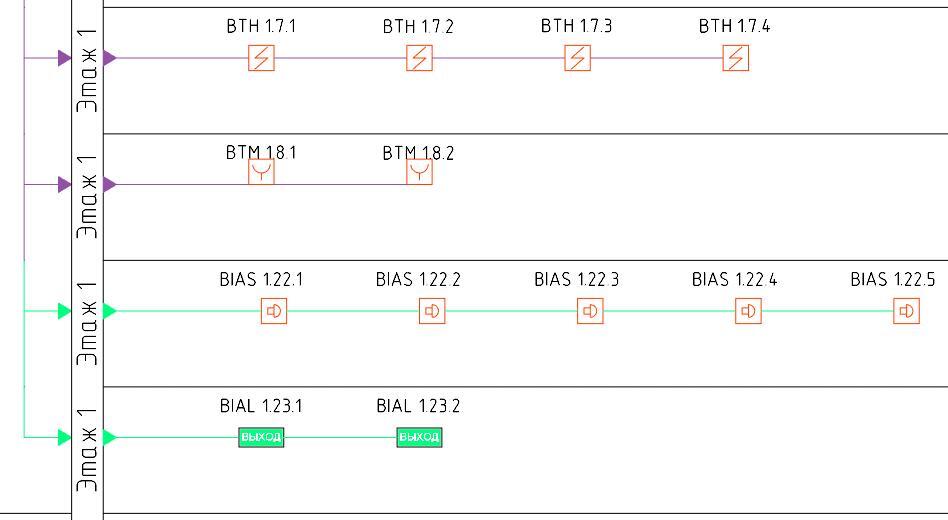

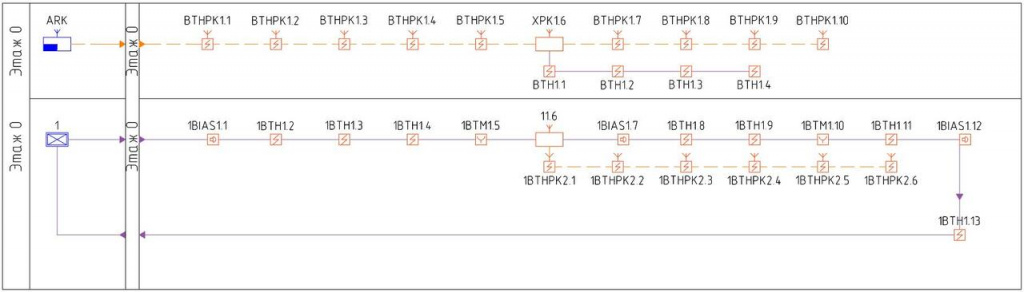

Выводы на структурной схеме

Выводы на структурной схеме

При установке свойства в значение Вывод шлейфы будут отображены на структурной схеме отдельным слоем, а подключения будут учитываться в кабельном журнале электропитания.

Автономные извещатели

Автономные извещатели

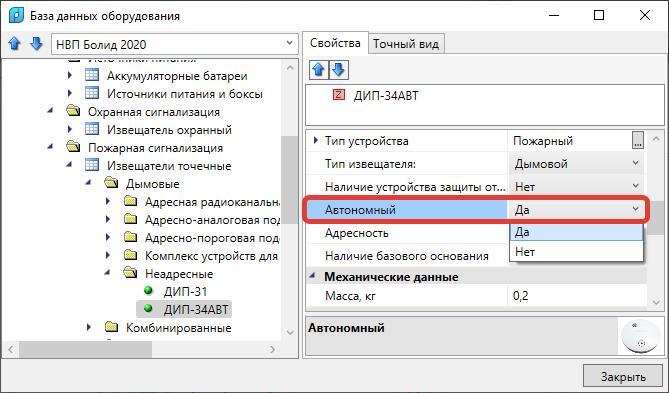

Для точечных автоматических пожарных извещателей в БД добавлено свойство Автономный. В Мастере проверок извещатель не будет проходить проверки на подключение, прокладку трасс и выбор кабеля.

Радиоканальные подключения

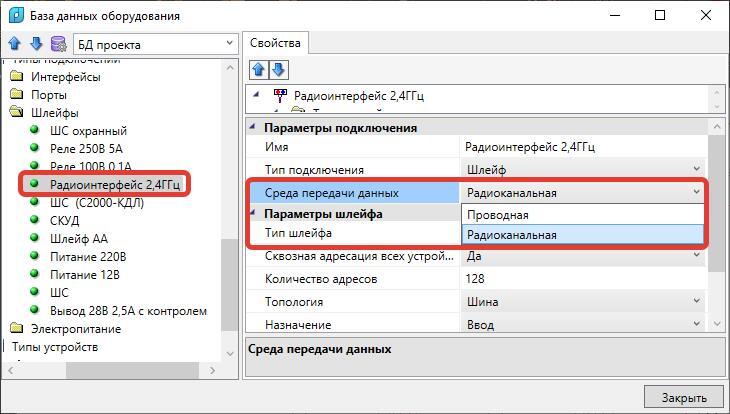

Для типа подключения «Шлейф» добавлено свойство Среда передачи данных со значениями Проводная/Радиоканальная. В Мастере проверок подключенные приборы не будут проходить проверки на прокладку трасс и выбор кабеля.

Радиоканал на структурной схеме

Радиоканальное подключение на структурной схеме

Радиоканальные подключения на структурной схеме отображаются отдельным слоем с возможностью его отключения или установки отличительного типа линий.

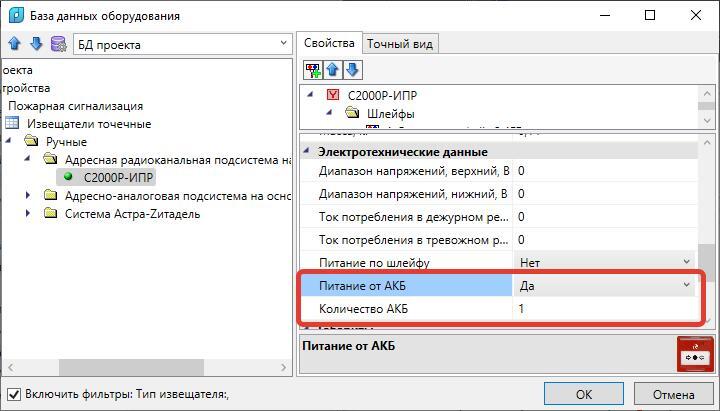

Аккумуляторные батареи

При использовании в проекте автономных пожарных извещателей или при проектировании радиоканальных линий связи реализовано добавление встроенных элементов питания для приборов и устройств.

Адреса для извещателей

Адреса для извещателей

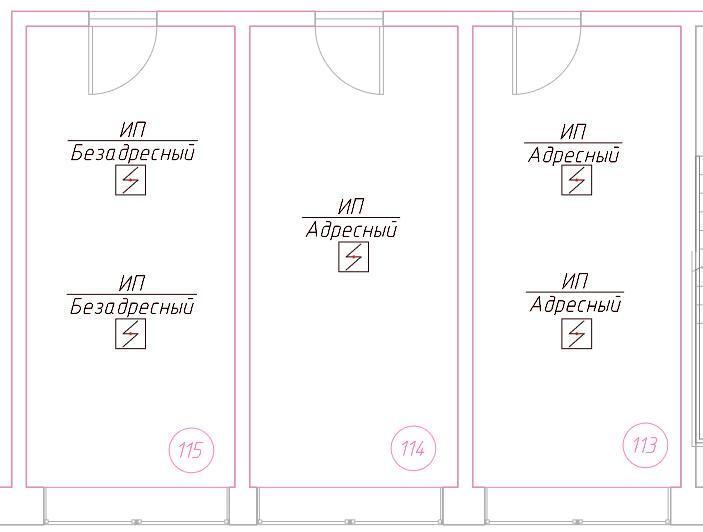

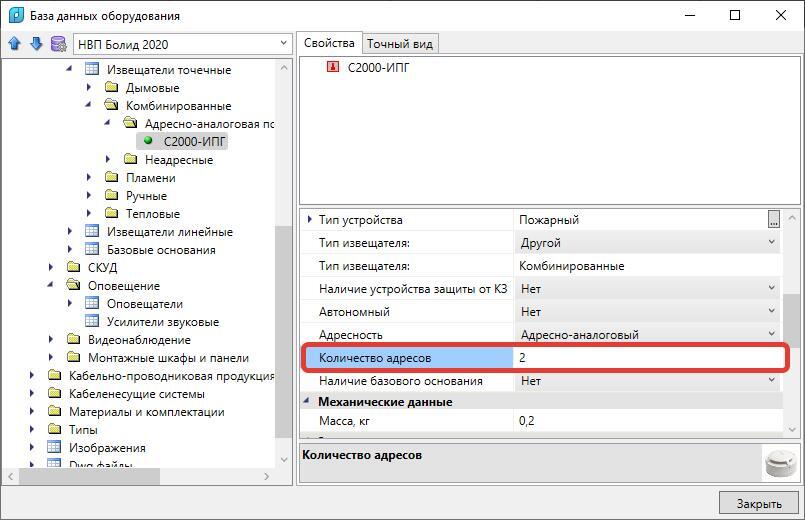

Реализована возможность задавать количество адресов для пожарных и охранных извещателей.

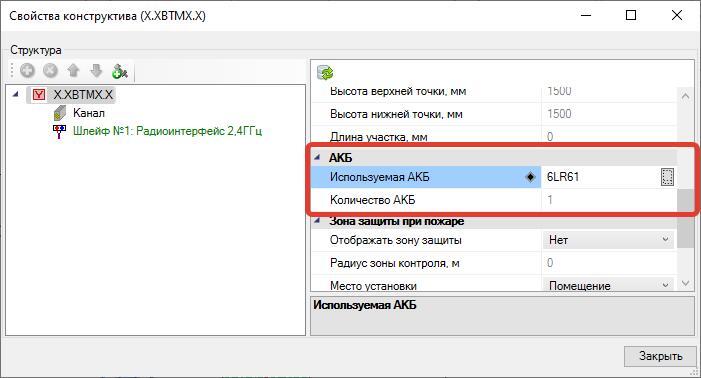

Наличие АКБ

Наличие АКБ

В Мастере проверок реализована проверка Наличие АКБ. Если для РИП или для приборов с питанием от АКБ не будет задана используемая АКБ, программа выдаст сообщение об ошибке.

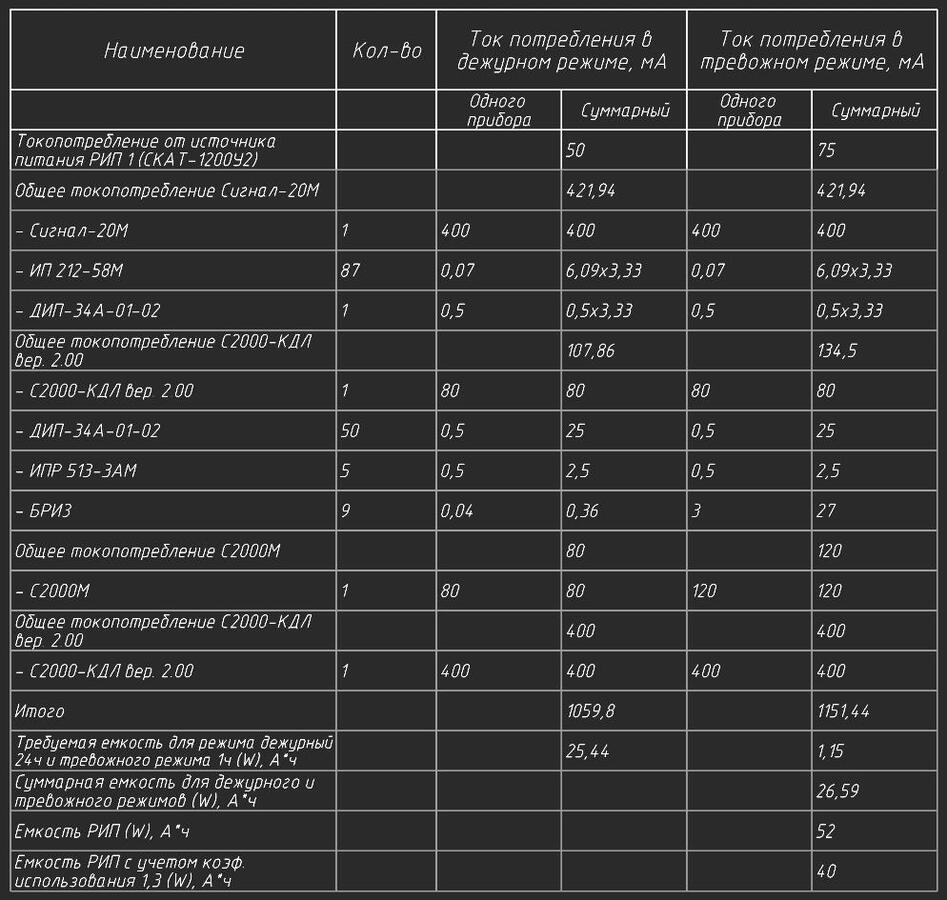

Расчет токов

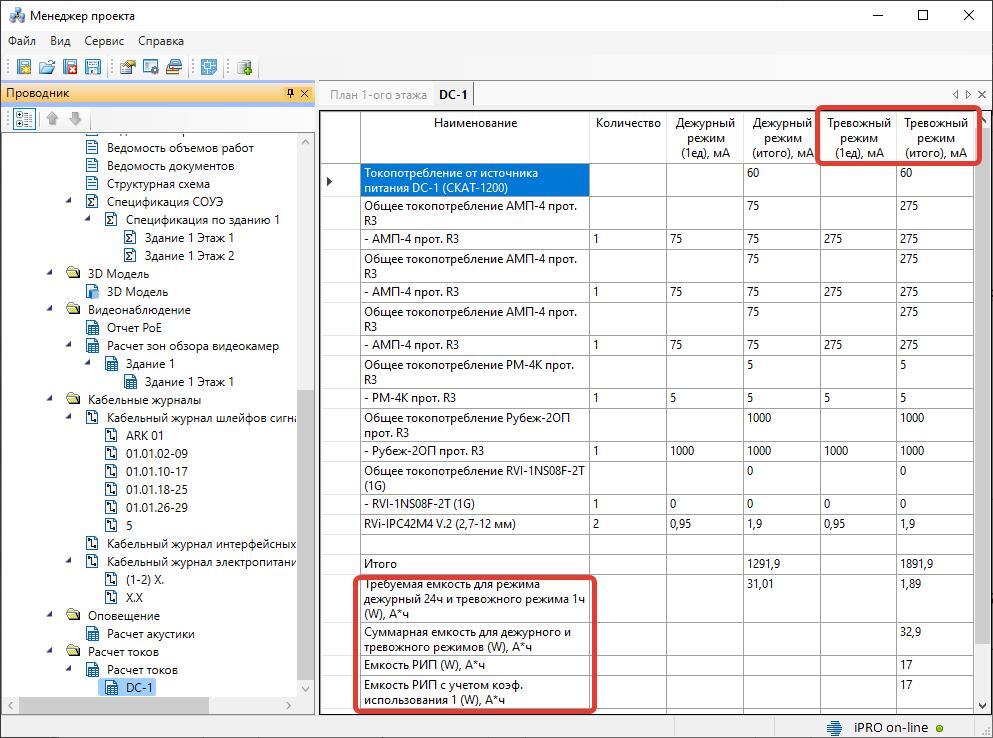

Для отчета «Расчет токов» реализован параметр Ток потребления в тревожном режиме, мА.
