nanoCAD BIM Электро 25
|
|
Программный продукт nanoCAD BIM Электро предназначен для автоматизированного проектирования в части силового электрооборудования (ЭМ), внутреннего (ЭО) и наружного (ЭН) электроосвещения промышленных и гражданских объектов.
Программный продукт nanoCAD BIM Электро включает в себя профессиональные инструменты проектировщика инженерных систем. Наличие собственного графического ядра делает nanoCAD BIM Электро независимым от других графических систем, а поддержка форматов *.dwg и IFC гарантирует беспрепятственный обмен информацией со смежниками и заказчиками. Основные преимущества программного комплекса: дружественный и интуитивно понятный интерфейс; встроенный Менеджер проекта; широкий перечень настроек, позволяющий подстроить программу под внутренние стандарты предприятия и особенности конкретного проекта; автоматическая маркировка оборудования и кабелей по настраиваемой маске и др.
Область применения
nanoCAD BIM Электро предназначен для автоматизированного выполнения проектов в частях силового электрооборудования (ЭМ), а также внутреннего (ЭО) и наружного (ЭН) электроосвещения промышленных и гражданских объектов строительства.
nanoCAD BIM Электро позволяет решить следующие задачи:
- проведение всех необходимых светотехнических расчетов;
- проведение всех необходимых электротехнических расчетов;
- расстановка оборудования и прокладка кабельных трасс;
- выбор уставок защитных аппаратов и сечений кабелей;
- кабельная раскладка по кабельным трассам;
- формирование информационной модели (BIM);
- формирование проектной документации.
Ядро системы
Платформа nanoCAD — российская универсальная САПР-платформа, содержащая все необходимые инструменты базового проектирования и выпуска чертежей.
Удобство и «дружественность» Платформы nanoCAD обеспечиваются принятыми традиционными методами работы и знакомым интерфейсом.
Основные возможности
Инженерные расчеты
В nanoCAD BIM Электро реализованы все необходимые электротехнические и светотехнические расчеты:

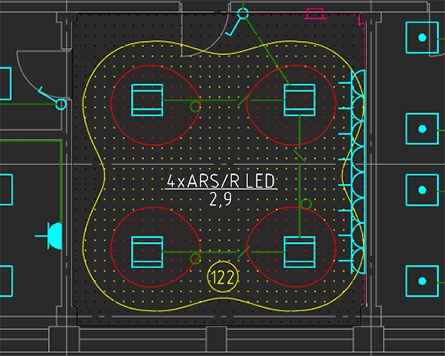

- расчет освещенности по методикам:
- метод коэффициента использования,
- точечный метод;
- расчет электрических нагрузок по методикам:
- РТМ 36.18.32.4−92,
- СП 256.1325800.2016,
- ТЭП;
- расчет токов одно-, двух- и трехфазного короткого замыкания по методикам:
- ГОСТ 28249–93,
- «Петля фаза-ноль»;
- расчет кабеля на невозгорание согласно Циркуляру № Ц-02−98 (Э);
- расчет токов утечки через изоляцию согласно ПУЭ 7, п. 7.1.83;
- расчет падения напряжения.
Информационное моделирование (BIM)

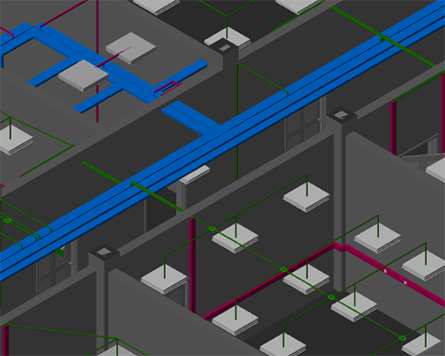

В процессе работы в nanoCAD BIM Электро инженер создает информационную модель проектируемой электрической сети.
Интеграция

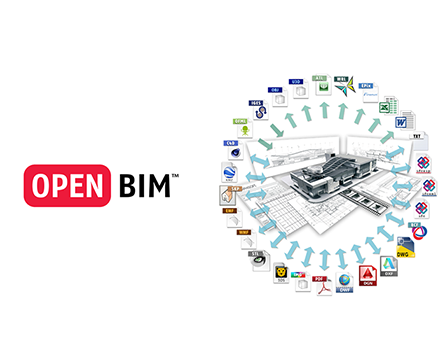

nanoCAD BIM Электро в полной мере реализует основной принцип OpenBIM: построение единой информационной модели здания набором специализированных инструментов. Благодаря поддержке экспорта в обменные файлы стандарта IFC информационные модели электрических сетей без каких-либо затруднений вливаются в общую информационную модель проектируемого объекта, реализуемую на любой BIM-платформе: Archicad, Revit, Allplan и др.
Документирование
По результатам работы в nanoCAD BIM Электро формируются следующие проектные документы:
- планы расположения оборудования и прокладки кабельных трасс;

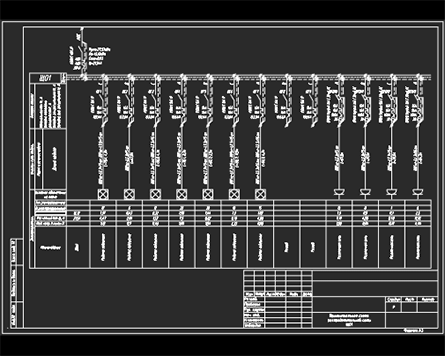

- принципиальные схемы щитов;
- спецификация оборудования, изделий и материалов;
- кабельный журнал;
- расчетные ведомости.
Автоматизация рутинных процессов
Набор инструментов программы позволяет сосредоточить внимание на решении концептуальных вопросов, освободившись от трудоемкой рутинной работы: маркировки оборудования, проведения необходимых расчетов, подсчета всего оборудования, изделий, материалов и сведения их в спецификацию, составления кабельного журнала, формирования принципиальных схем сети. При этом риск появления в проектной документации ошибок, вызванных действием так называемого «человеческого фактора», сведен к минимуму. Таким образом, nanoCAD BIM Электро позволяет существенно сократить сроки проектирования и при этом повысить качество проектной документации. Наличие собственного графического ядра делает nanoCAD BIM Электро независимым от других графических систем, а поддержка форматов *.dwg и IFC гарантирует беспрепятственный обмен информацией со смежниками и заказчиками.
Уникальные возможности nanoCAD BIM Электро
Пользовательские таблицы коэффициента спроса
Появилась возможность задать пользовательскую таблицу коэффициента спроса, а также зависимость Кс либо от количества электроприемников, либо от их мощности.

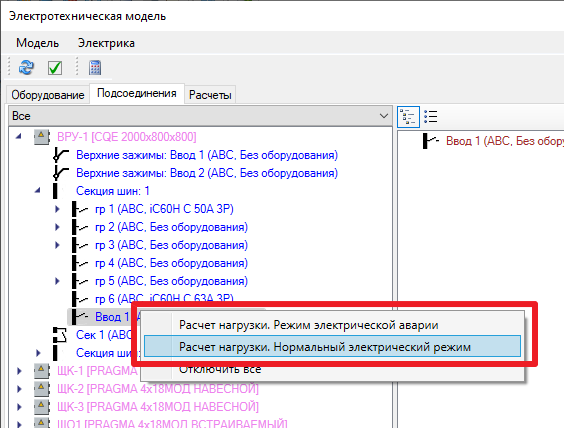

Отчет по расчету нагрузок в нормальном режиме
Отчет по расчету нагрузок в нормальном режиме
Отчет по расчету электрических нагрузок формируется не только в режиме электрической аварии (работает только один ввод), но и в нормальном режиме (работают оба ввода).

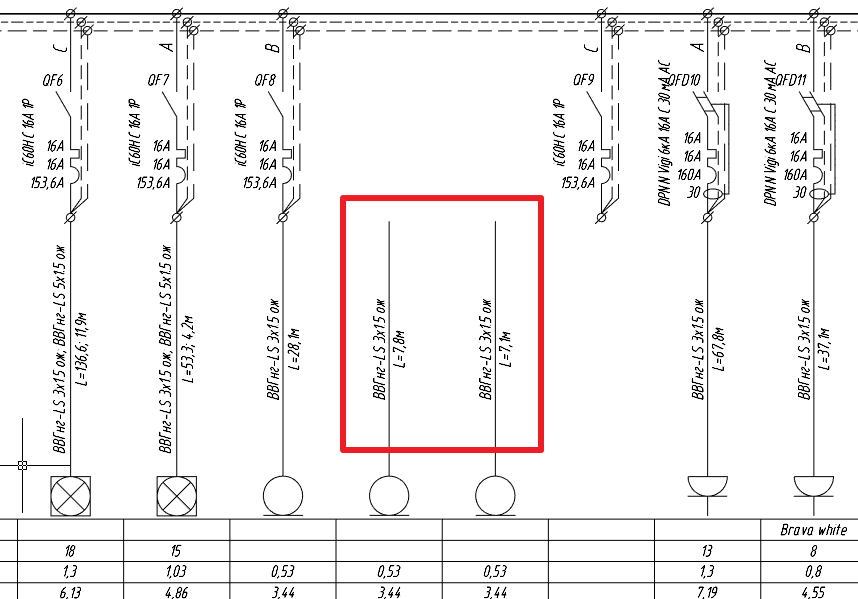

Линии шлейфов в однолинейной схеме
Линии шлейфов в однолинейной схеме
При подключении нескольких электроприемников шлейфом или от одного шкафа управления в однолинейную схему выводится информация по всем линиям.
Поправочный коэффициент нагрузки жилого дома
Поправочный коэффициент нагрузки жилого дома
В расчете электрических нагрузок учтено Изменение 4 к СП 256.1325800.2016. Задать поправочный коэффициент для определения расчетной нагрузки жилого дома можно во вкладке Проект окна Настройки.

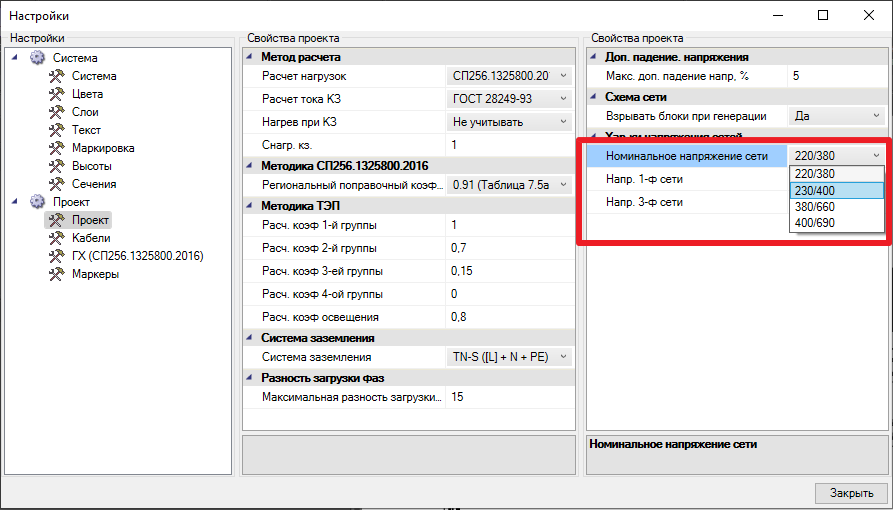

Выбор номинального напряжения сети
Выбор номинального напряжения сети
Новые возможности nanoCAD BIM Электро 24
Актуальная графическая платформа
nanoCAD BIM Электро 24 устанавливается на Платформу nanoCAD версии 24.
Основные новшества

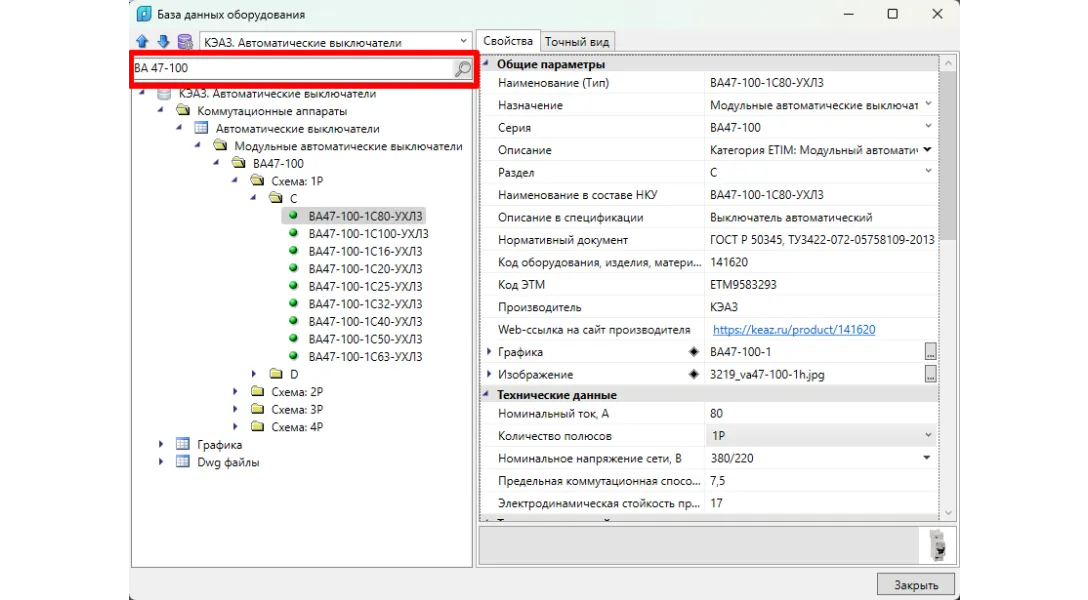

- В окне База данных оборудования реализован инструмент поиска элементов по базе.

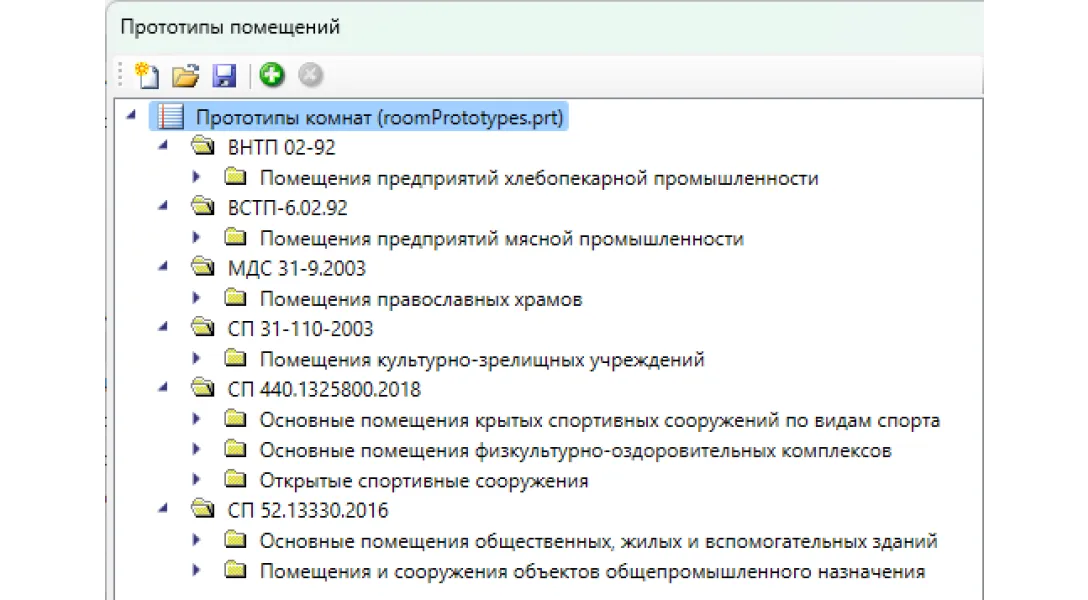

- Актуализирована и значительно расширена база прототипов помещений.
- В окне Прокладка кабелей/проводов выполняется сортировка щитов, как в окне Электротехническая модель. Также в этом окне теперь сохраняется состояние дерева.

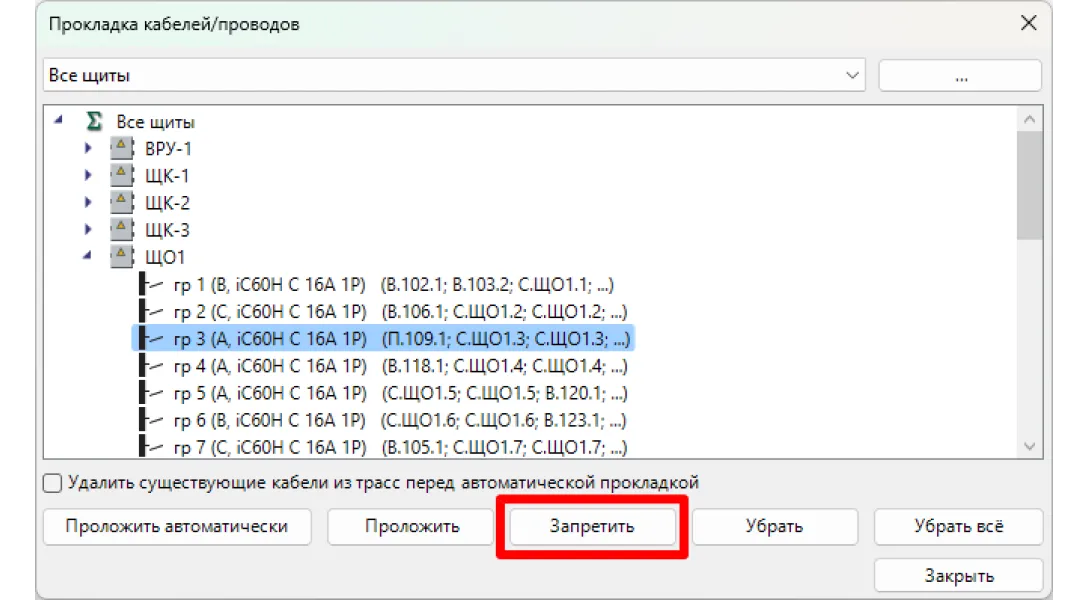

- Появилась возможность установить запрет на прокладку кабеля по выбранному участку трассы. Этот механизм необходим, если нужно автоматически проложить кабель не по кратчайшему пути.

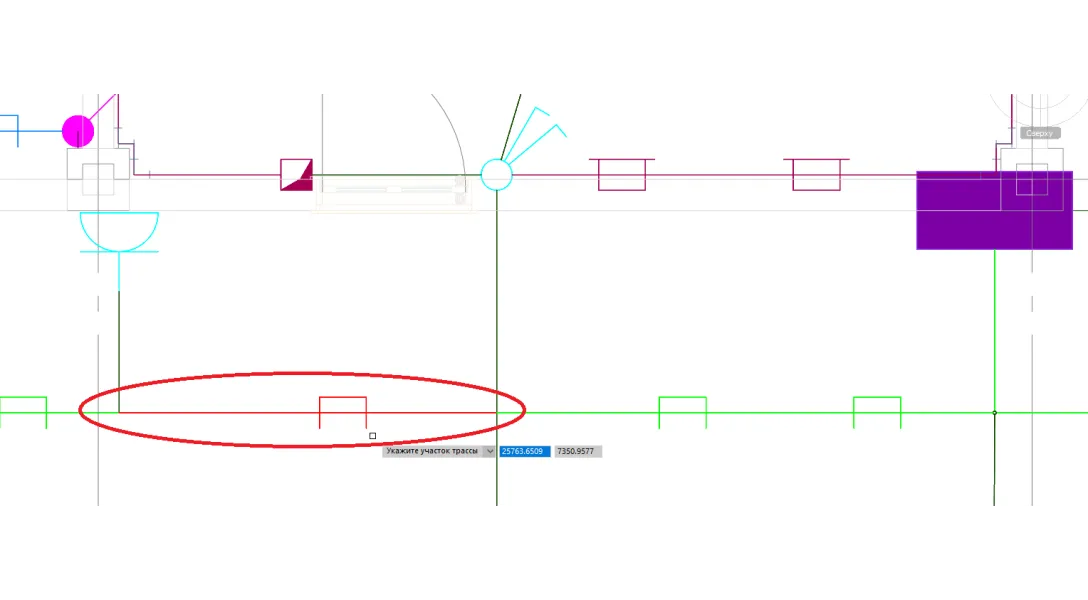

В процессе прокладки кабелей запрещенные участки трасс подсвечиваются красным цветом.

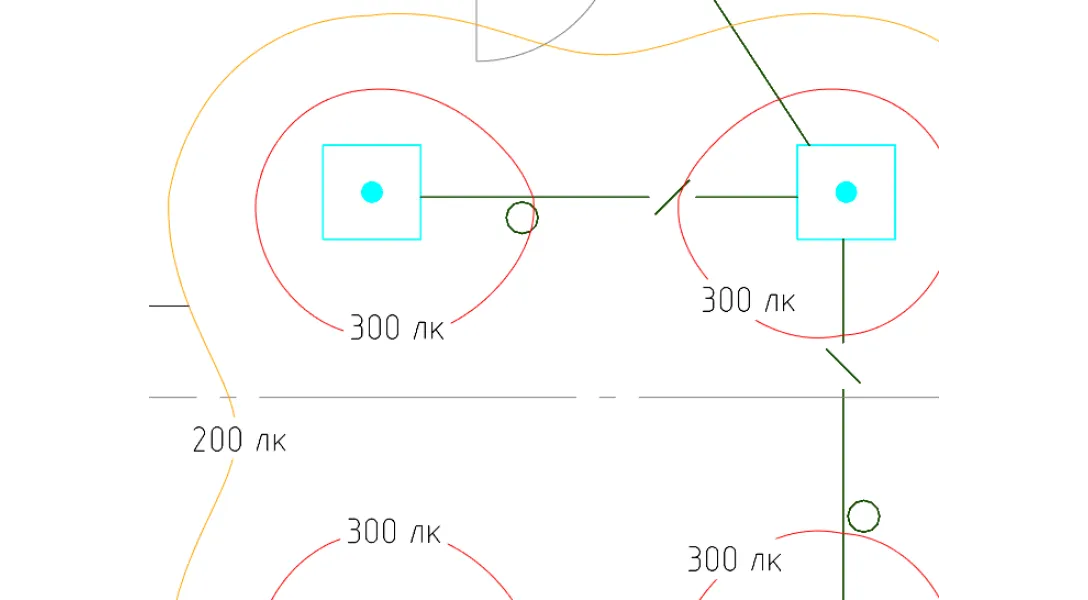

- Добавлена возможность создавать специальные выноски к изолиниям.
