Model Studio CS Компоновщик щитов
|
|
Программный комплекс Model Studio CS Компоновщик щитов предназначен для автоматизации процесса компоновки щитов любой сложности. Система позволяет проектировать как единичные, так и составные щиты, состоящие из единичных щитов и вспомогательных элементов.
Программный комплекс Model Studio CS Компоновщик щитов предназначен для автоматизации процесса компоновки щитов любой сложности. Система позволяет проектировать как единичные, так и составные щиты, состоящие из единичных щитов и вспомогательных элементов.
Model Studio CS Компоновщик щитов значительно расширяет возможности платформ AutoCAD/nanoCAD, делая работу инженера более комфортной и эффективной.
Программный комплекс позволяет решать следующие основные задачи:
Гибкая, с хорошо продуманной эргономикой система разработки и пополнения базы данных интеллектуальных объектов позволяет без труда сохранять в ней новое оборудование, изделия и материалы.
База данных может работать как в локальном режиме на рабочем месте пользователя, так и в режиме общего доступа на сервере. Обновление базы осуществляется через Интернет путем подключения к серверу разработчика, где пользователь может выбрать новое оборудование и скопировать его на сервер своей проектной организации.
Model Studio CS Компоновщик щитов обеспечивает проектирование щитов как на развертке, так и в трехмерном виде. Удобные функции редактирования позволяют:
Программный комплекс Model Studio CS Компоновщик щитов позволяет выполнять трехмерную трассировку проводов как внутри щита, так и между смежными или составными щитами. Разводка проводов по кабельным коробам может осуществляться как в автоматическом, так и в ручном режиме. В процессе трассировки проверяется емкость кабельных коробов. Инструменты трассировки снабжены системой оповещений, позволяющей выяснить причину, по которой данный провод или кабель не прокладывается по указанному коробу. На основании выполненной трассировки можно в автоматическом режиме получать кабельные журналы и спецификации на кабели, провода, короба.
Model Studio CS Компоновщик щитов позволяет выполнять все необходимые проверки на предмет обнаружения коллизий, пересечений, нарушения предельно допустимых расстояний.
В базе данных для каждого прибора заложена монтажная зона, в пределах которой программа запрещает размещать другие приборы и оборудование.
Система проверки коллизий обеспечивает возможность анализировать расстояния между приборами, оборудованием, конструкциями, кабелями и другими объектами Model Studio CS.
Такая проверка возможна в любой момент, как только проектировщик сочтет ее необходимой. По факту обнаружения коллизий Model Studio CS Компоновщик щитов составит отчет в виде таблицы и покажет все нарушения на трехмерной модели, где их можно оперативно исправить.
При оформлении проектных документов используются средства формирования видов и разрезов, подсистема автоматической простановки позиций, размеров и выносок, а также другие инструменты. В дополнение к правилам оформления, основанным на ГОСТ, пользователь может настроить собственные правила оформления разрезов и планов чертежа — для этого применяется специальный Мастер, который обеспечивает возможность создавать, хранить, импортировать и экспортировать профили простановки размеров.
Автоматическая генерация чертежей средствами Model Studio CS Компоновщик щитов позволяет значительно сократить сроки выпуска документации: чертежей общего вида панелей щита, чертежей вида с монтажной стороны, чертежей фигур-вырезов в фасадных панелях щитов.
Model Studio CS Компоновщик щитов автоматически формирует и подготавливает к печати широкий спектр спецификаций и табличных документов, таких как заказная спецификация, спецификация оборудования, изделий и материалов по отраслевым стандартам, ведомость трубопроводов, экспликация оборудования (перечень оборудования), отчеты о коллизиях и другие документы, необходимые при проектировании и при выпуске проектно-сметной документации.
Автоматически составляются спецификации, экспликации и ведомости, включенные в комплект поставки Model Studio CS. Кроме того, пользователю предоставлена возможность самостоятельно добавлять и редактировать формы табличных документов.
Model Studio CS Компоновщик щитов позволяет уже на этапе освоения значительно ускорить выпуск документации и существенно сократить количество ошибок проектирования. Он располагает большими возможностями и в то же время предлагается по очень привлекательной цене: комплекс доступен как проектному институту, так и проектировщику, работающему дома.
- разработка планов размещения оборудования, в том числе размещение в трехмерном пространстве;
- проверка компоновки на предмет коллизий (пересечений объемов и монтажных зон аппаратов и щитов);
- оценка эргономичности скомпонованных щитов;
- создание нестандартных щитов;
- формирование и выпуск комплекта документов в соответствии с ГОСТ и РМ.
База данных оборудования, изделий и материалов
База данных оборудования, изделий и материалов Model Studio CS Компоновщик щитов встроена в среду проектирования и не требует вызова дополнительных программ. Она содержит щиты, фасадные и внутрищитовые приборы, детали крепления, кабели, провода и т.д.
Инженер, использующий Model Studio CS Компоновщик щитов, получает все инструменты, необходимые для работы с базой: поиск (простой или с предварительно заданными условиями), работа с предопределенными выборками, классификаторами. Существует возможность без вставки в чертеж посмотреть, как выглядит объект, и (тоже без вставки) получить полную информацию о нем: марку, название завода-производителя, материал, вес, состав и другие данные, необходимые для принятия решения.
Инженер, использующий Model Studio CS Компоновщик щитов, получает все инструменты, необходимые для работы с базой: поиск (простой или с предварительно заданными условиями), работа с предопределенными выборками, классификаторами. Существует возможность без вставки в чертеж посмотреть, как выглядит объект, и (тоже без вставки) получить полную информацию о нем: марку, название завода-производителя, материал, вес, состав и другие данные, необходимые для принятия решения.
База данных оборудования, изделий и материалов Model Studio CS Компоновщик щитов встроена в среду проектирования
Гибкая, с хорошо продуманной эргономикой система разработки и пополнения базы данных интеллектуальных объектов позволяет без труда сохранять в ней новое оборудование, изделия и материалы.
База данных может работать как в локальном режиме на рабочем месте пользователя, так и в режиме общего доступа на сервере. Обновление базы осуществляется через Интернет путем подключения к серверу разработчика, где пользователь может выбрать новое оборудование и скопировать его на сервер своей проектной организации.
Трехмерная компоновка щитов

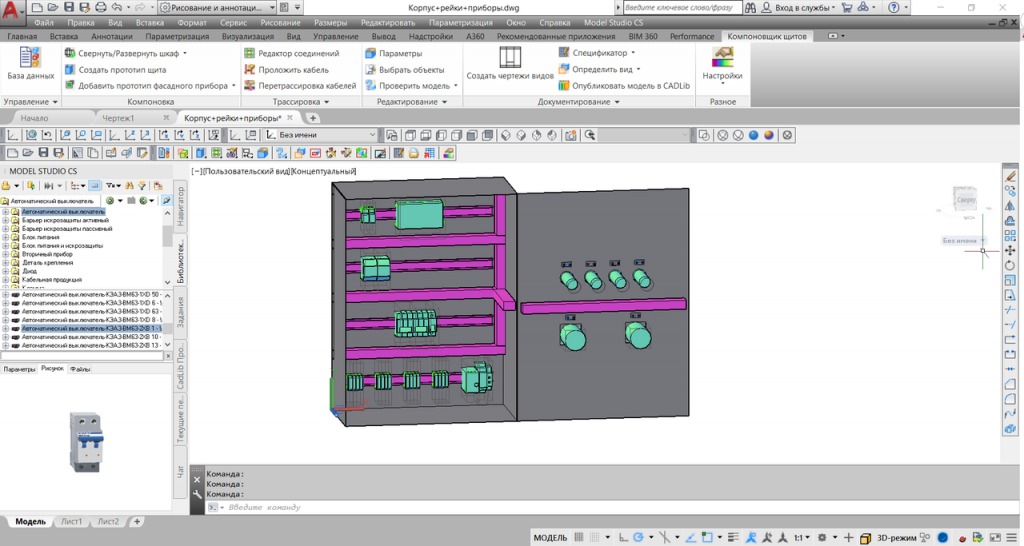

Model Studio CS Компоновщик щитов обеспечивает проектирование щитов как на развертке, так и в трехмерном виде. Удобные функции редактирования позволяют:
- автоматически выбирать для внутрищитовых приборов их крепление (рамки, рейки и т.д.);
- выравнивать приборы и аппараты по вертикали, горизонтали, относительно осевой линии, левого края и т.д.;
- автоматически проставлять для фасадных приборов рамки и корректировать их расположение относительно прибора;
- задавать несколько однотипных приборов в ряду с автоматизацией формирования монтажных единиц или проектных позиций;
- устанавливать расстояние для уже скомпонованных приборов или аппаратов по горизонтали или вертикали относительно любой стороны;
- осуществлять быстрый поиск по базам фасадных или внутрищитовых приборов.

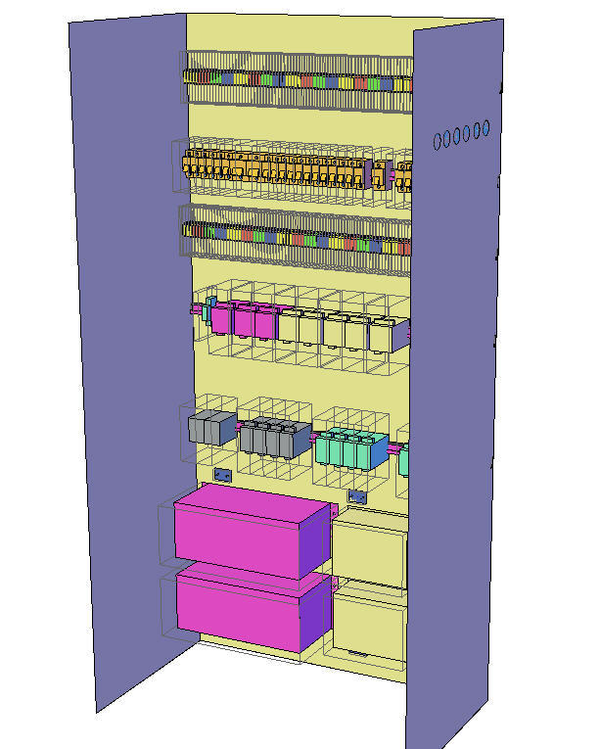

Трехмерная компоновка шкафа
Трассировка проводов внутри щита
Программный комплекс Model Studio CS Компоновщик щитов позволяет выполнять трехмерную трассировку проводов как внутри щита, так и между смежными или составными щитами. Разводка проводов по кабельным коробам может осуществляться как в автоматическом, так и в ручном режиме. В процессе трассировки проверяется емкость кабельных коробов. Инструменты трассировки снабжены системой оповещений, позволяющей выяснить причину, по которой данный провод или кабель не прокладывается по указанному коробу. На основании выполненной трассировки можно в автоматическом режиме получать кабельные журналы и спецификации на кабели, провода, короба.

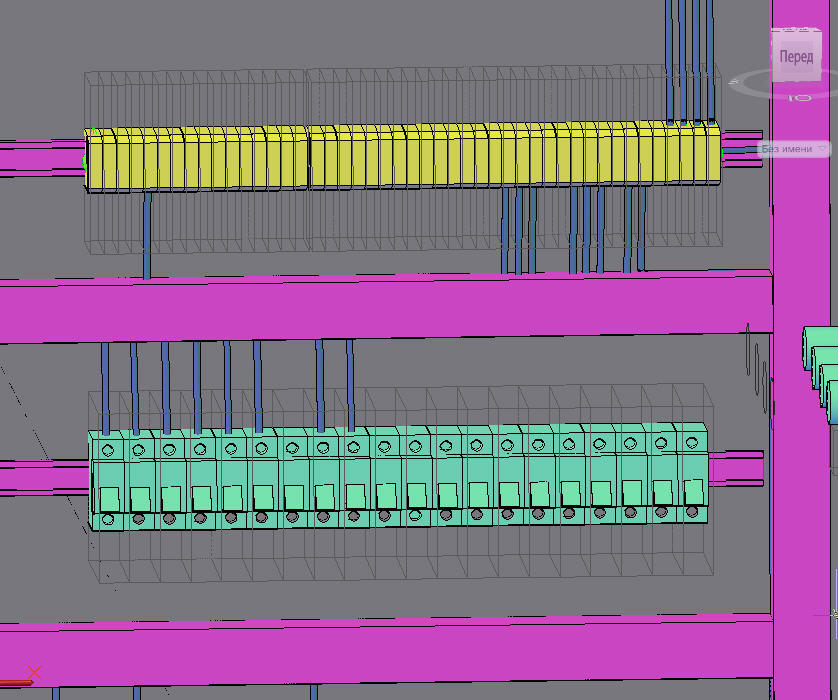

Разводка проводов внутри щита

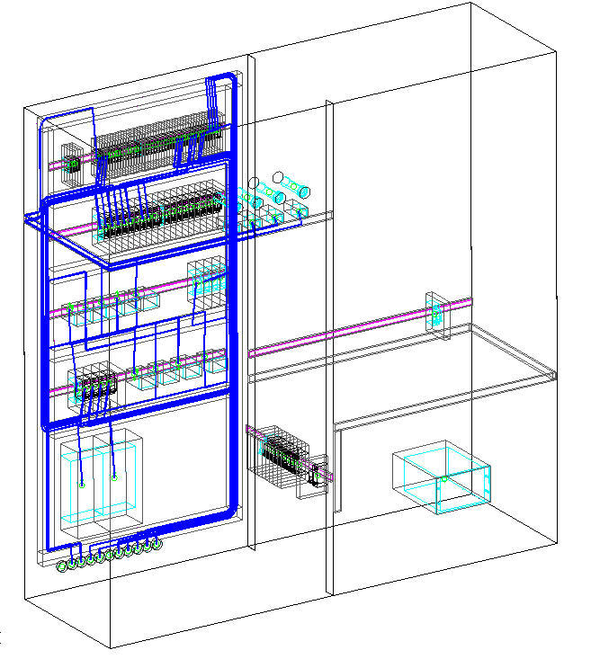

Разводка проводов внутри щита в 3D-виде
Проверка модели на коллизии
Model Studio CS Компоновщик щитов позволяет выполнять все необходимые проверки на предмет обнаружения коллизий, пересечений, нарушения предельно допустимых расстояний.
В базе данных для каждого прибора заложена монтажная зона, в пределах которой программа запрещает размещать другие приборы и оборудование.
Система проверки коллизий обеспечивает возможность анализировать расстояния между приборами, оборудованием, конструкциями, кабелями и другими объектами Model Studio CS.

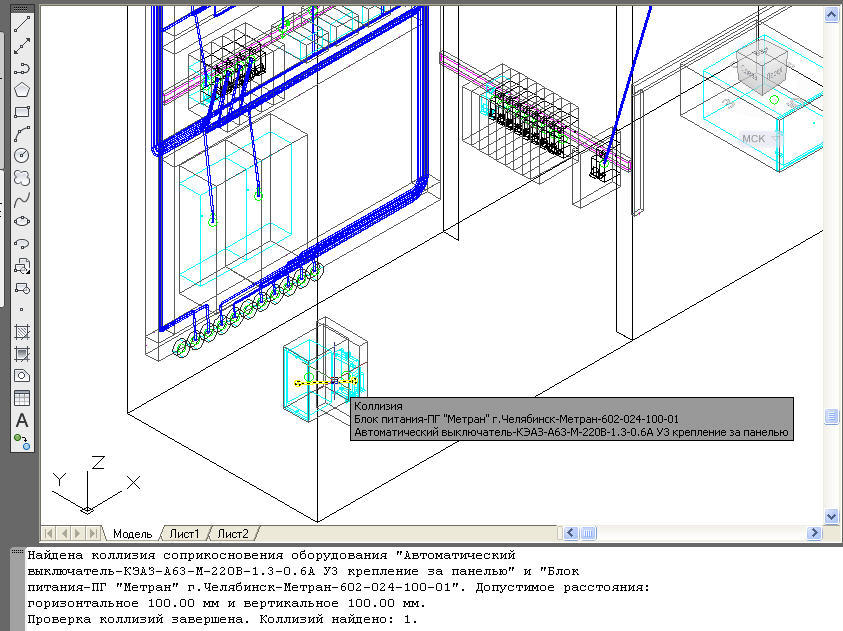

Автоматическая проверка коллизий выявит то, что невозможно обнаружить визуально
Такая проверка возможна в любой момент, как только проектировщик сочтет ее необходимой. По факту обнаружения коллизий Model Studio CS Компоновщик щитов составит отчет в виде таблицы и покажет все нарушения на трехмерной модели, где их можно оперативно исправить.
Генератор чертежей
При оформлении проектных документов используются средства формирования видов и разрезов, подсистема автоматической простановки позиций, размеров и выносок, а также другие инструменты. В дополнение к правилам оформления, основанным на ГОСТ, пользователь может настроить собственные правила оформления разрезов и планов чертежа — для этого применяется специальный Мастер, который обеспечивает возможность создавать, хранить, импортировать и экспортировать профили простановки размеров.
Автоматическая генерация чертежей средствами Model Studio CS Компоновщик щитов позволяет значительно сократить сроки выпуска документации: чертежей общего вида панелей щита, чертежей вида с монтажной стороны, чертежей фигур-вырезов в фасадных панелях щитов.

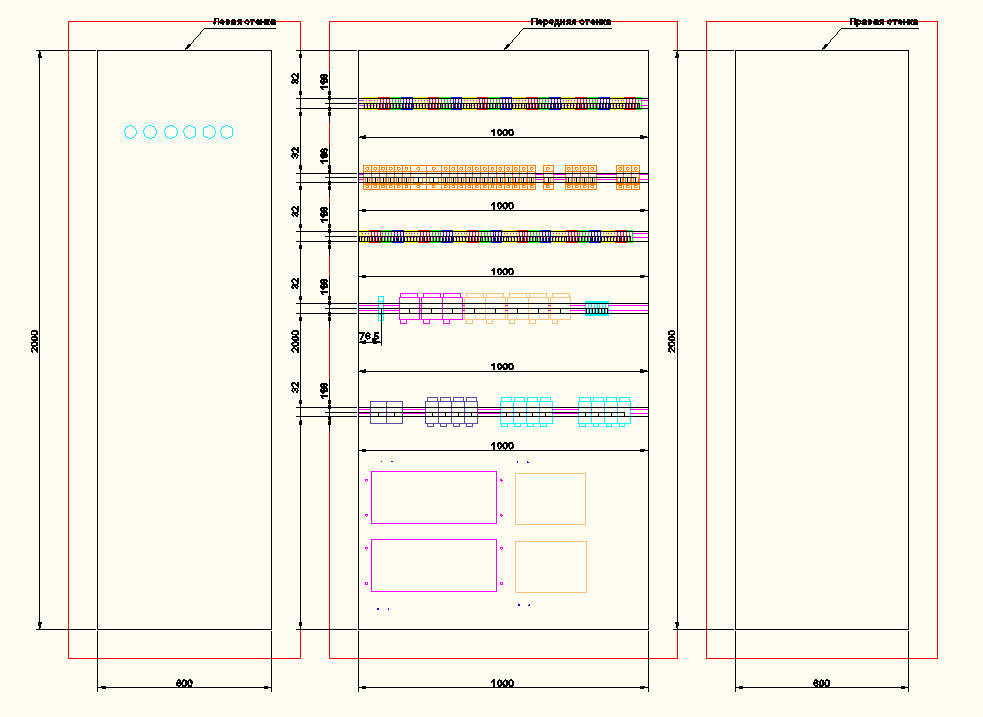

Общие виды панелей щита в Model Studio CS Компоновщик щитов
Спецификация и другие табличные документы
Model Studio CS Компоновщик щитов автоматически формирует и подготавливает к печати широкий спектр спецификаций и табличных документов, таких как заказная спецификация, спецификация оборудования, изделий и материалов по отраслевым стандартам, ведомость трубопроводов, экспликация оборудования (перечень оборудования), отчеты о коллизиях и другие документы, необходимые при проектировании и при выпуске проектно-сметной документации.
Автоматически составляются спецификации, экспликации и ведомости, включенные в комплект поставки Model Studio CS. Кроме того, пользователю предоставлена возможность самостоятельно добавлять и редактировать формы табличных документов.

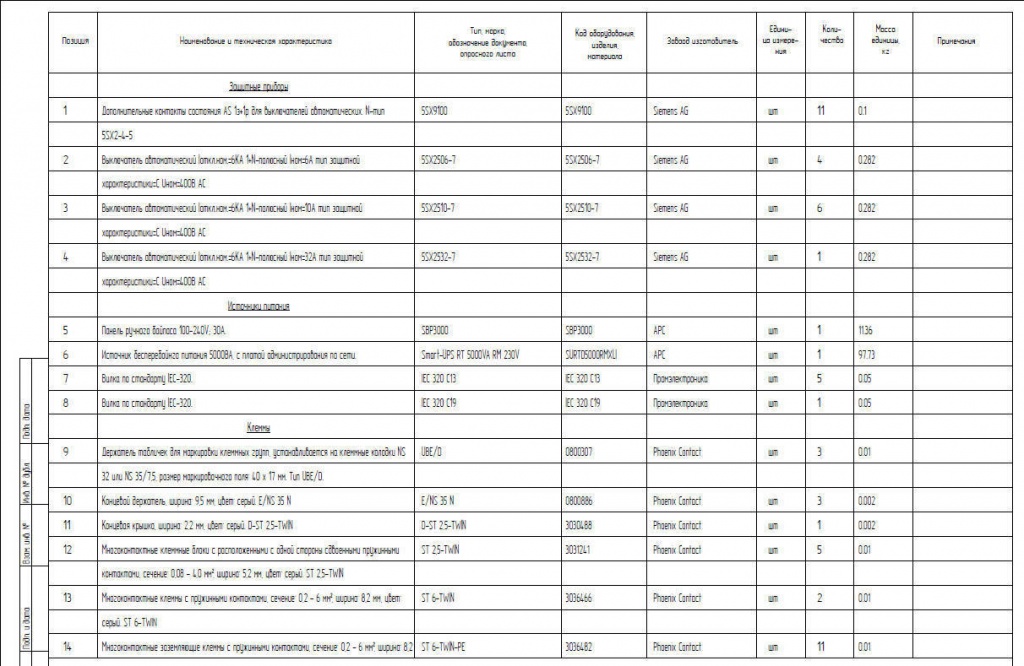

Спецификация оборудования, изделий и материалов генерируется автоматически
Model Studio CS Компоновщик щитов позволяет уже на этапе освоения значительно ускорить выпуск документации и существенно сократить количество ошибок проектирования. Он располагает большими возможностями и в то же время предлагается по очень привлекательной цене: комплекс доступен как проектному институту, так и проектировщику, работающему дома.
