СПДС Металлоконструкции 2026
|
|
СПДС Металлоконструкции — специализированное программное обеспечение, автоматизирующее разработку металлических конструкций и оформление чертежей раздела КМ.
В качестве графической платформы СПДС Металлоконструкции обязательно используется надстройка к AutoCAD — СПДС GraphiCS.
Цель программы
Ускорить подготовку графической конструкторской документации в рамках раздела КМ.
Задачи, решаемые программой
- Возможность создания различных конструктивных элементов металлических конструкций: колонн, балок, связей, листового проката, стропильных ферм, рамных каркасов и т.п.
- Создание планов, схем, разрезов и узлов металлических конструкций.
- Автоматическое формирование ведомости элементов и спецификаций металлопроката.
- Оформление чертежей согласно ГОСТ 21.502−2016 «Правила выполнения рабочей документации металлических конструкций».
Ключевые преимущества
Все инструменты работы с программой расположены на одной вкладке ленты.
Менеджер проекта
Менеджер проекта — инструмент, позволяющий организовать структуру проекта по сборочным единицам и элементному составу.
В менеджере проекта отображаются разделы проекта, сборки и состав элементов с ранее заданными параметрами: маркой, обозначением и наименованием. Менеджер проекта позволяет редактировать параметры элементов, подсвечивать выбранный элемент на чертеже, копировать, перемещать элементы между сборками и разделами проекта.
Команда создания пластин
Подрезка профилей
Команда Подрезка профилей выполняет подрезку профиля до нужной длины и под необходимым углом. Ранее выполненные подрезки можно восстановить, используя команду Удалить подрезку.
Режим перекрытия элементов
Команда Режим перекрытия элементов позволяет пользователю по его усмотрению менять линии контура объекта в местах перекрытия на обычное или штриховое отображение. При изменении положения конструктивных элементов на чертеже режим перекрытия автоматически меняется в соответствии с новым расположением элементов.
Режим перемещения элементов
Эта команда позволяет пользователю менять расположение элементов относительно друг друга. При изменении положения конструктивных элементов на чертеже режим перемещения автоматически меняется в соответствии с новым расположением элементов.
Узлы
Автоматическая маркировка и нумерация узлов на чертеже.
Автоматическая подрезка профилей, входящих в узел.
Автоматическая установка линий обрыва в узлах.
База элементов
В программе имеется обширная база металлических элементов. Эти элементы можно добавлять в чертеж, редактировать их геометрию, изменять виды проекции, подрезать, использовать в спецификациях, отчетах и таблицах.
Спецификации
Для любой сборочной единицы могут быть автоматически сформированы:
- Работа в среде AutoCAD с использованием функционала СПДС GraphiCS.
- Параметрические объекты металлоконструкций.
- Автоматическое назначение позиций, марок и их отображение на чертеже.
- Полностью автоматическая ассоциативная связь чертежей и проекта.
- Полностью автоматический расчет и формирование спецификаций.
Функционал программы СПДС Металлоконструкции

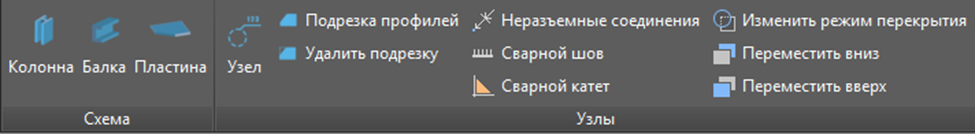

Панель инструментов
Все инструменты работы с программой расположены на одной вкладке ленты.
Панель инструментов
Менеджер проекта — инструмент, позволяющий организовать структуру проекта по сборочным единицам и элементному составу.
В менеджере проекта отображаются разделы проекта, сборки и состав элементов с ранее заданными параметрами: маркой, обозначением и наименованием. Менеджер проекта позволяет редактировать параметры элементов, подсвечивать выбранный элемент на чертеже, копировать, перемещать элементы между сборками и разделами проекта.

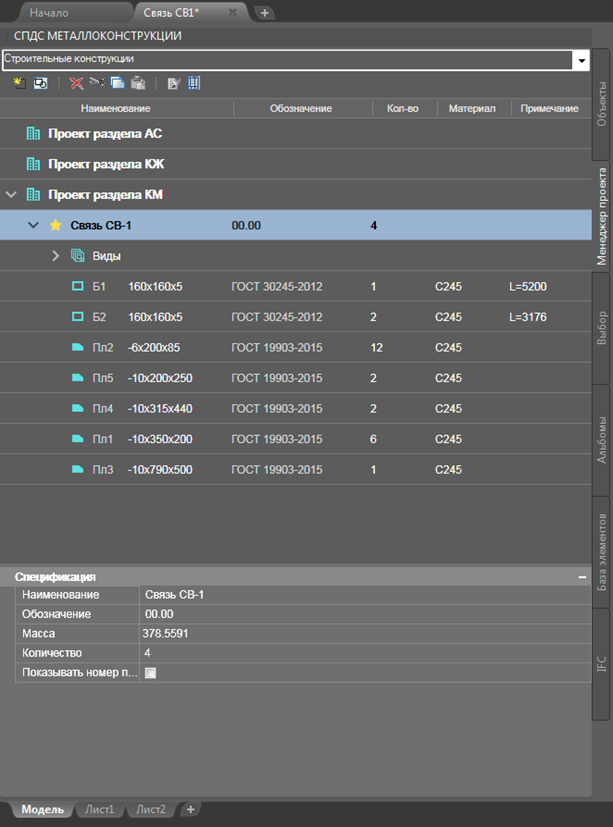

Менеджер проекта
Команды создания балок и колонн
- Выбор профилей металлопроката и материала стали по ГОСТ.
- Возможность выбора проекционного вида (сверху, снизу, спереди и т.д.).
- Возможность выбора представления профиля (условное, упрощенное или полное).
- Задание геометрии и точки вставки профиля.
- Возможность выбора варианта маркировки элемента (позиция или типоразмер).
- Возможность создания своего типа и своей маркировки элемента.
- Возможность циклической вставки или вставки нескольких объектов определенной марки.
- Редактирование длины, изменение геометрического расположения элемента с помощью специальных «ручек».
- Автоматическое формирование обозначения и расчет массы профиля.
- Ассоциативная связь параметров для профилей, имеющих одинаковую марку.

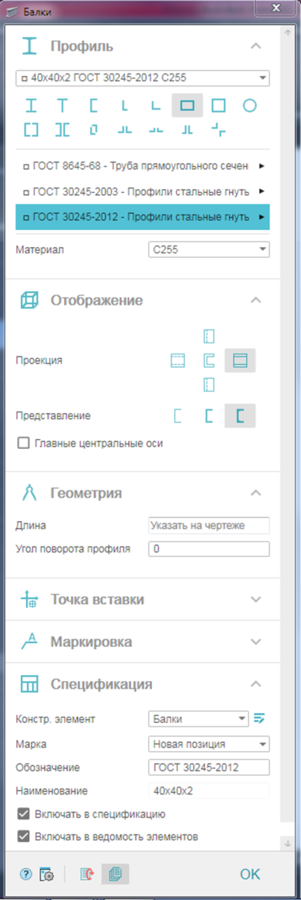

Окно диалога Балки

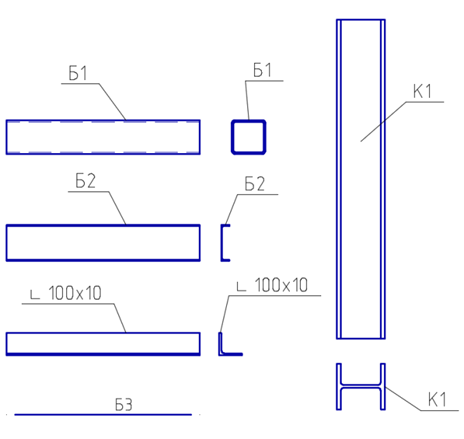

Отображение профилей

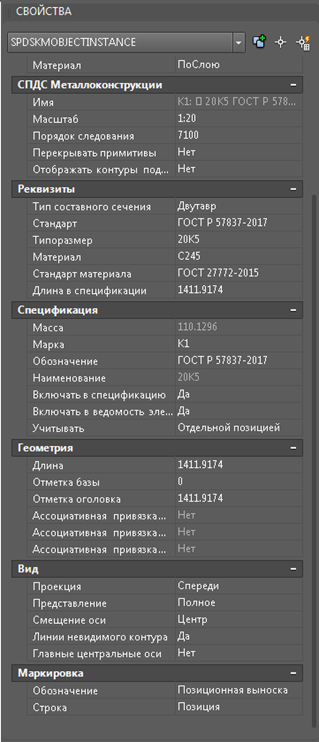

Инспектор свойств профиля
Команда создания пластин
- Выбор листового проката и материала стали по ГОСТ.
- Задание пластине проекционного вида (сверху, снизу, спереди и т.д.).
- Задание геометрии и точки вставки пластины.
- Возможность выбора варианта маркировки пластины (наименование или толщина).
- Редактирование геометрии пластин с помощью специальных «ручек».
- Автоматическое формирование обозначения и расчет массы.
- Ассоциативная связь параметров для пластин, имеющих одинаковую марку.

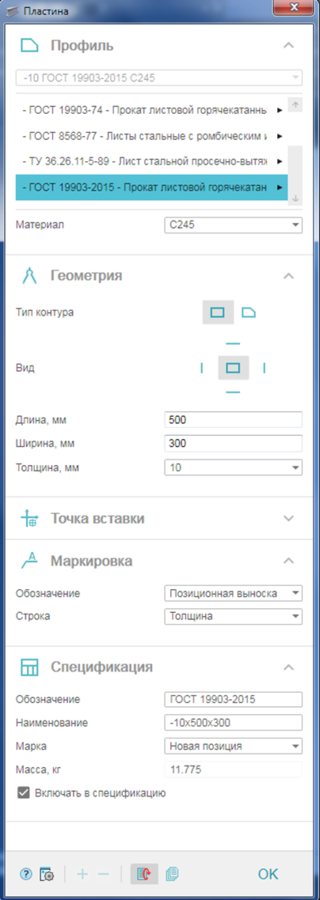

Окно диалога Пластина

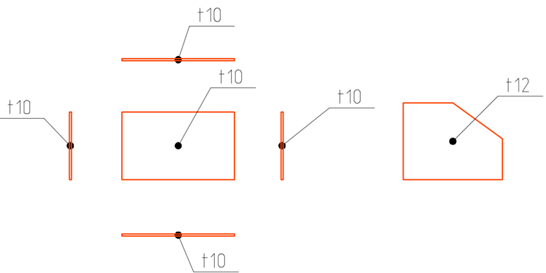

Отображение пластин

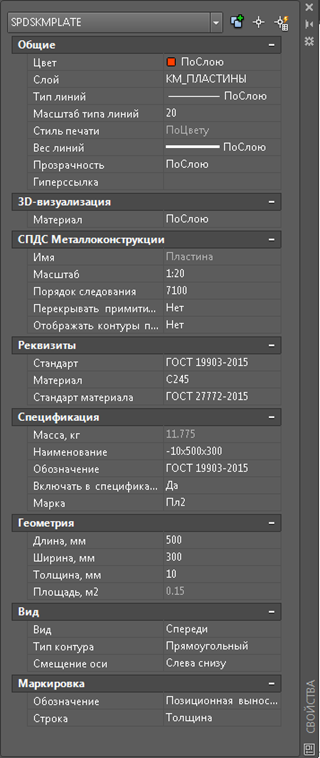

Инспектор свойств пластины

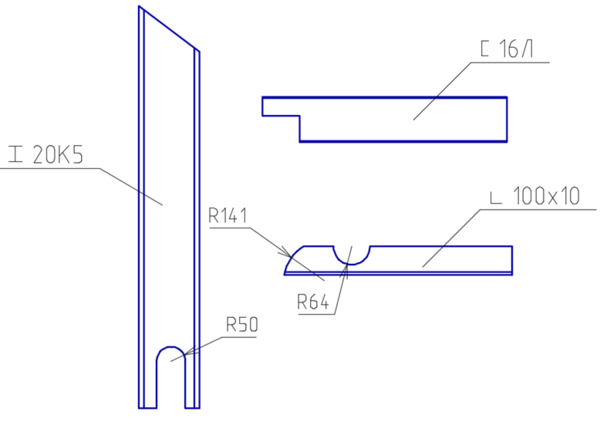

Подрезка профилей
Команда Подрезка профилей выполняет подрезку профиля до нужной длины и под необходимым углом. Ранее выполненные подрезки можно восстановить, используя команду Удалить подрезку.
Подрезка профилей

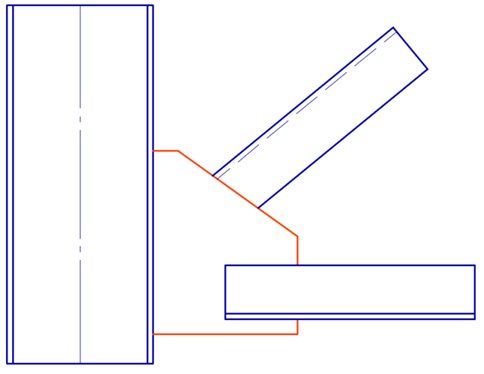

Режим перекрытия элементов
Команда Режим перекрытия элементов позволяет пользователю по его усмотрению менять линии контура объекта в местах перекрытия на обычное или штриховое отображение. При изменении положения конструктивных элементов на чертеже режим перекрытия автоматически меняется в соответствии с новым расположением элементов.

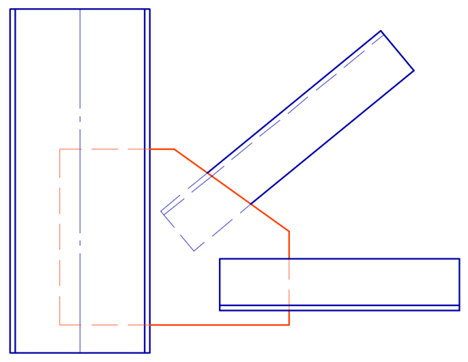

Перекрытие элементов
Режим перемещения элементов
Эта команда позволяет пользователю менять расположение элементов относительно друг друга. При изменении положения конструктивных элементов на чертеже режим перемещения автоматически меняется в соответствии с новым расположением элементов.
Перемещение элементов

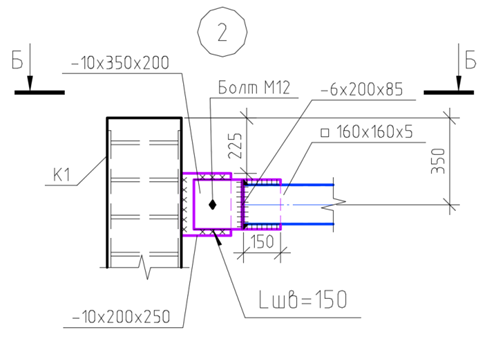

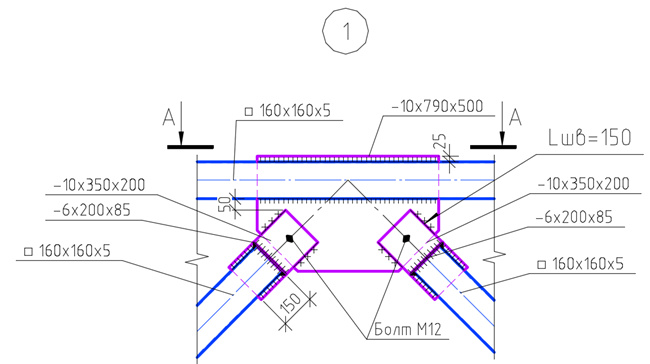

Узлы
Автоматическая маркировка и нумерация узлов на чертеже.
Автоматическая подрезка профилей, входящих в узел.
Автоматическая установка линий обрыва в узлах.
 |  |  |

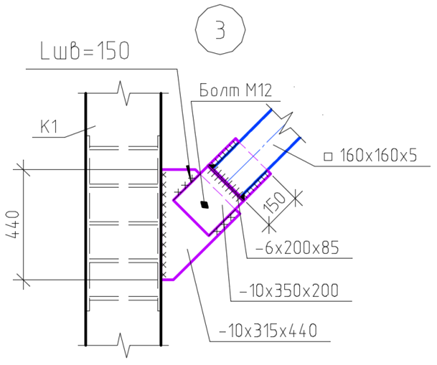

Узлы конструкций

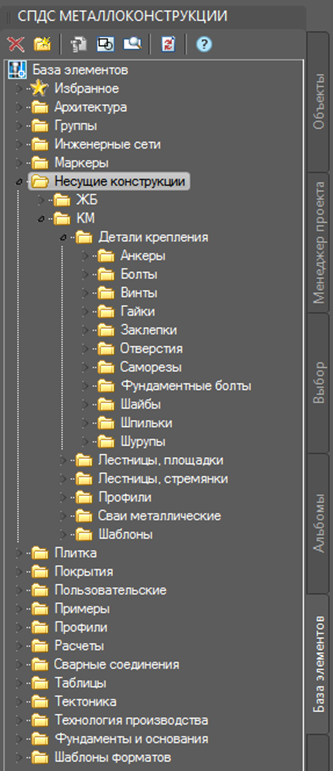

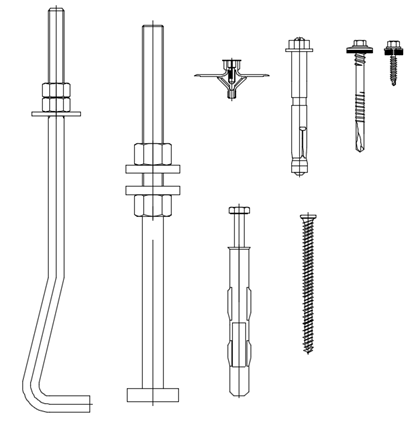

База элементов
В программе имеется обширная база металлических элементов. Эти элементы можно добавлять в чертеж, редактировать их геометрию, изменять виды проекции, подрезать, использовать в спецификациях, отчетах и таблицах.
 |  |  |  |
База элементов
Спецификации
Для любой сборочной единицы могут быть автоматически сформированы:
- ведомость элементов;
- спецификация металлопроката;
- спецификация элементов.

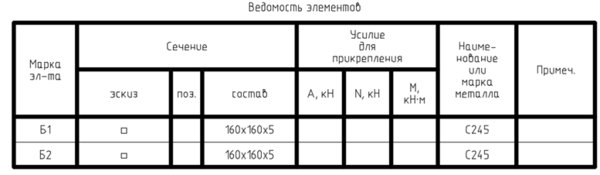

Ведомость элементов

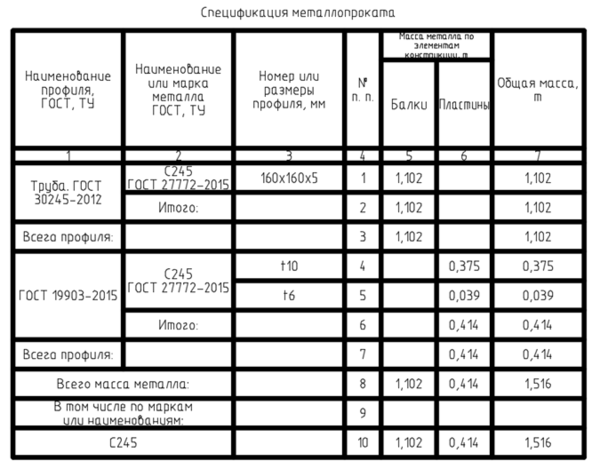

Спецификация металлопроката

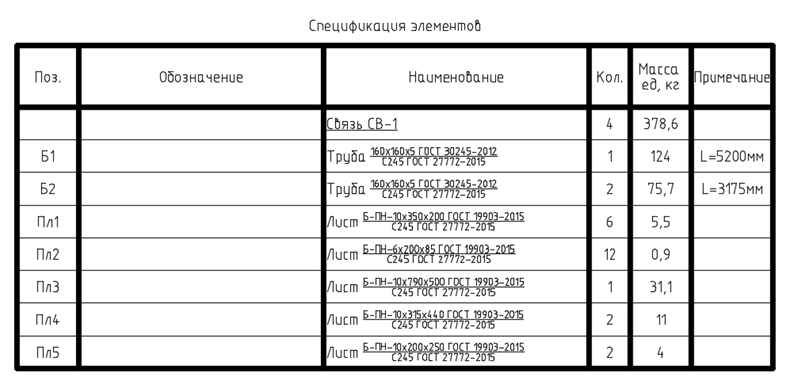

Спецификация элементов
Что нового в СПДС Металлоконструкции 2026
- Обеспечена поддержка AutoCAD 2026.

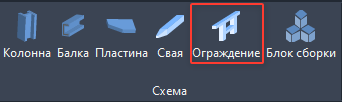

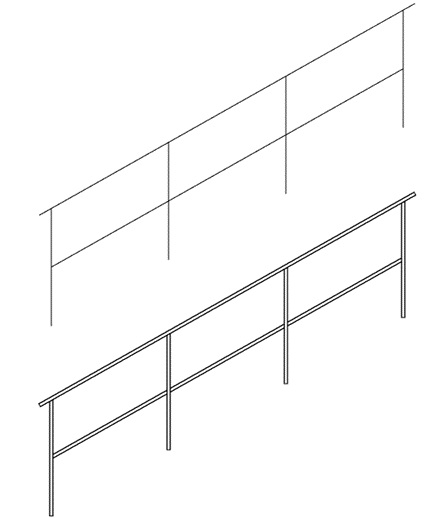

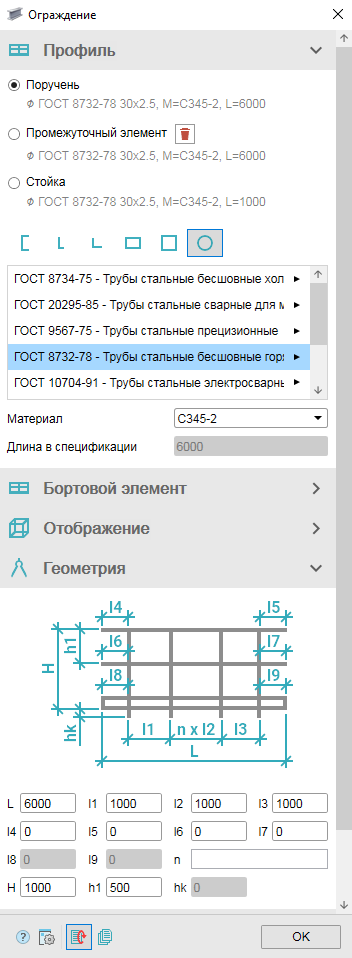

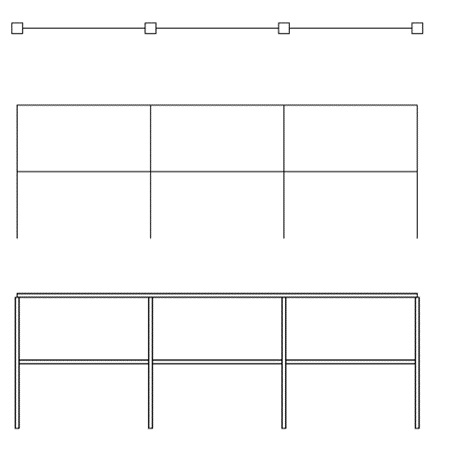

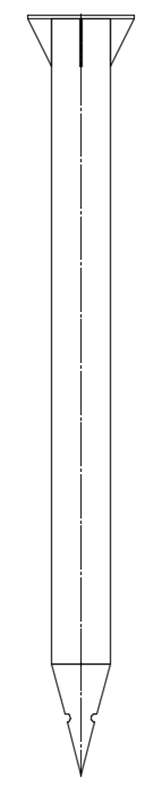

- Добавлена новая команда Ограждение.

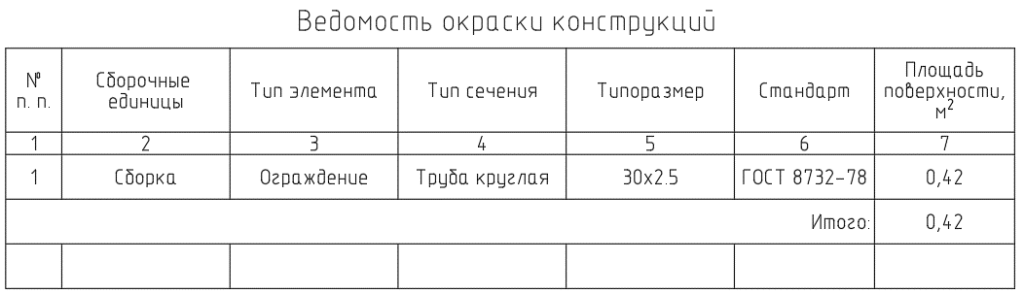

- Добавлен учет в ведомости окраски конструкций объекта «Ограждение».

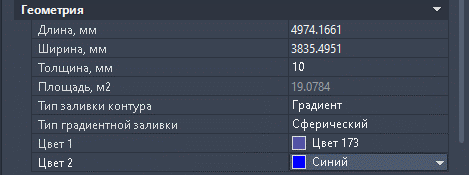

- Добавлена возможность создавать штриховку и градиент на пластинах.

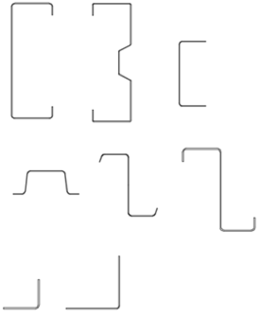

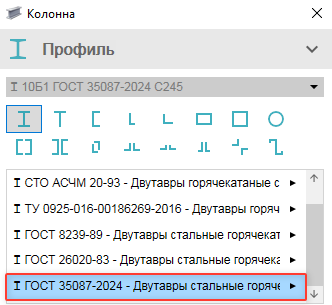

- Добавлен ГОСТ 35087–2024 в список профилей металлопроката.

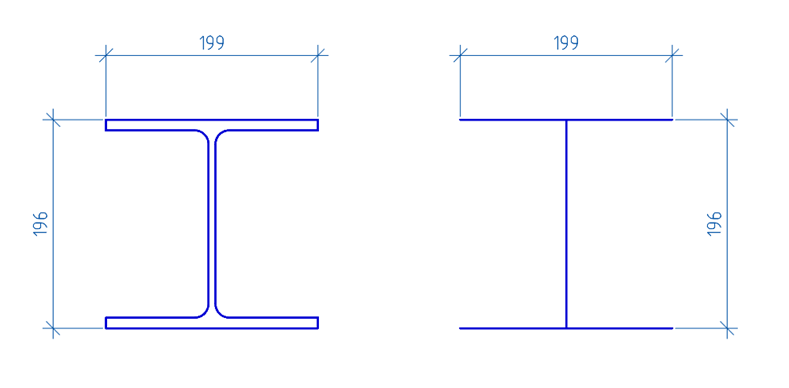

- Реализованы условные виды профилей в сечении по реальной геометрии профиля.

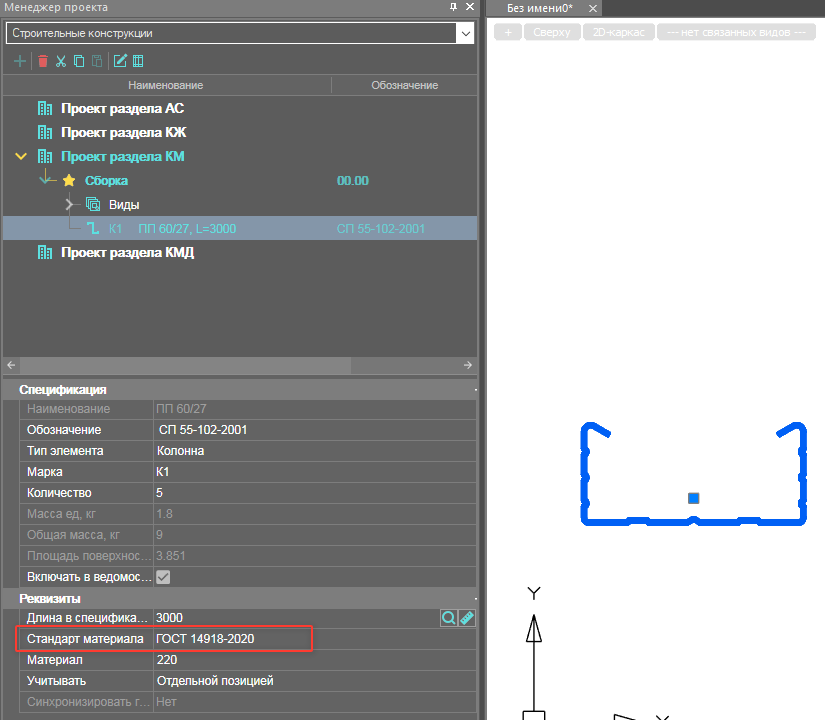

- Актуализирован стандарт материала для гнутых профилей ГОСТ 14918–2020.

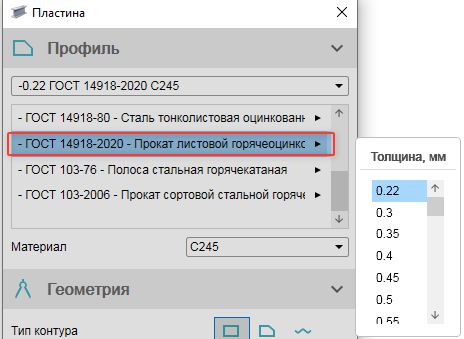

- В базу элементов добавлен прокат листовой горячеоцинкованный по ГОСТ 14918–2020.

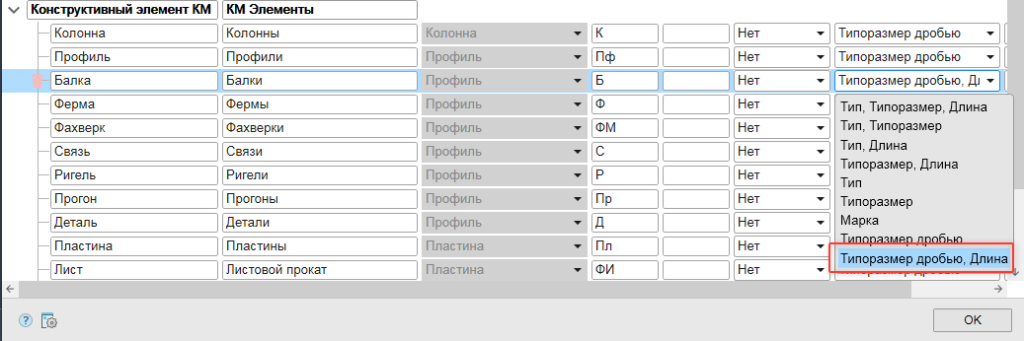

- В редакторе спецификаций добавлен параметр наименования Типоразмер дробью, Длина.

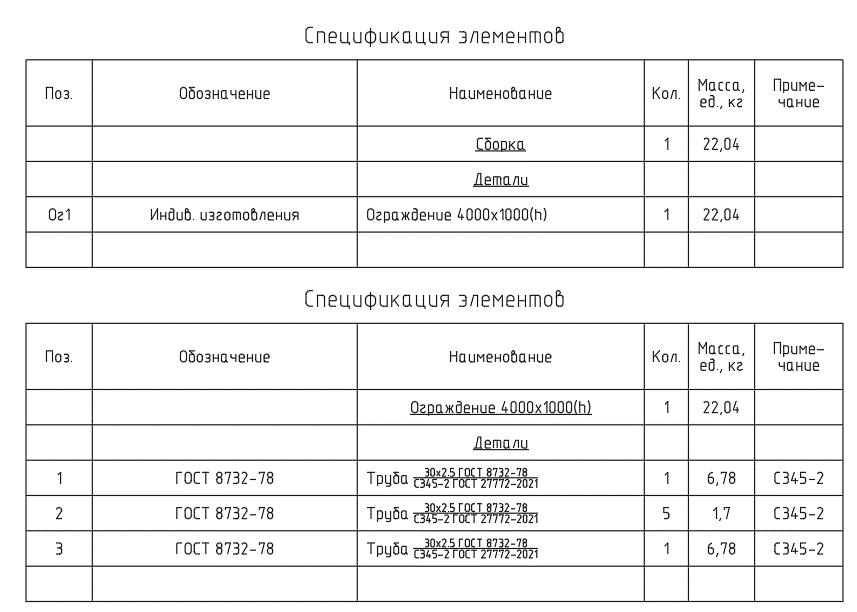

- Реализовано отображение данных объекта «Ограждение» в спецификации элементов.
